RS485-1*2*24AWG数据电缆
一.产品性能：
1.RS485-1*2*24AWG数据电缆，RS485-1*2*24AWG信号线，RS-485-1*2*24AWG通讯电缆， 适用于室内、管道及一般工业环境及其它对于防干扰性要求较高场合的电子计算机和自动化连接用电缆。
2.屏蔽系数小，信号稳定，传输距离长达1000米！特性阻抗120欧！新型特种复合J缘和外护套材料，镀锡屏蔽，抗干扰能力强；
二.产品结构
1、导体：RS485-1*2*24AWG数据电缆采用多股镀锡铜丝绞和导体。导体表面无油污、无灰尘等缺陷。导体直流电阻要符合标准规定。
2、J缘：采用普通PVCJ缘料挤包，J缘表面需光滑圆整，不得有自然收缩现象，J缘线芯直径应严格按本工艺销售，J缘线芯分色根据客户需求。
3、将J缘线芯绞和成缆，成缆外径要圆整，节距均匀一致，线芯外用聚酯带重叠绕包扎紧。
4、加7/0.15镀锡丝作引流地线，然后加铝塑复合带中包。
5、编织：采用镀锡编织屏蔽，屏蔽密度80%，编织层要求光滑、无毛刺、无漏编、无油污等明显质量缺陷。
6、护套：采用普通紫色PVC护套料挤包，护套表面光滑、圆整。
7、印字：护套印型号规格（RS458 1*2*24AWG）;印字清晰耐擦，印字：白色。
2、J缘：采用普通PVCJ缘料挤包，J缘表面需光滑圆整，不得有自然收缩现象，J缘线芯直径应严格按本工艺销售，J缘线芯分色根据客户需求。
3、将J缘线芯绞和成缆，成缆外径要圆整，节距均匀一致，线芯外用聚酯带重叠绕包扎紧。
4、加7/0.15镀锡丝作引流地线，然后加铝塑复合带中包。
5、编织：采用镀锡编织屏蔽，屏蔽密度80%，编织层要求光滑、无毛刺、无漏编、无油污等明显质量缺陷。
6、护套：采用普通紫色PVC护套料挤包，护套表面光滑、圆整。
7、印字：护套印型号规格（RS458 1*2*24AWG）;印字清晰耐擦，印字：白色。

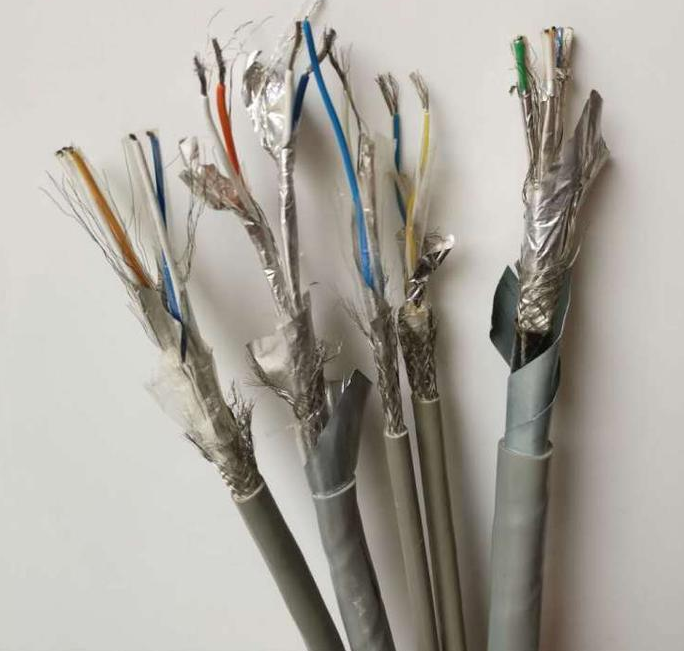

标准的1线对RS-485通讯电缆，特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PEJ缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共二重屏蔽，附有立接地导线，工业灰色PVC外护套，符合UL 2919文件。
产品性能出众，可应用于复杂的工业自动化控制网络通讯及楼宇自控网络通讯。
标准的2线对RS-485通讯电缆。
二.产品工程使用数据
|
项目
|
24AWG
|
22AWG
|
20AWG
|
18AWG
|
0.75mm2
|
1.0mm2
|
1.5mm2
|
|
特性阻抗 Ω
|
120±10
|
120±10
|
120±10
|
120±10
|
120±10
|
120±10
|
120±10
|
|
20℃导体直流电阻 Ω/km
|
89.4
|
54.3
|
33.9
|
21.4
|
24.8
|
18.2
|
12.2
|
|
20℃线芯J缘电阻 MΩ.km
|
500
|
500
|
500
|
500
|
500
|
500
|
500
|
|
J缘线芯试验电压 kV
|
1.5
|
1.5
|
1.5
|
2
|
2
|
2
|
2
|
|
成品试验电压 kV
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
|
电缆使用温度 ℃
|
15~70
|
15~70
|
15~70
|
15~70
|
15~70
|
15~70
|
15~70
|
三、产品结构尺寸 mm
|
规格
AWG
|
导体
|
J缘
|
对绞
|
总屏蔽
|
护套
|
||||
|
根数/丝径
|
外径
|
厚度
|
外径
|
外径
|
屏蔽
|
厚度
|
参考外径
|
||
|
1*2*24AWG
|
7/0.20
|
0.60
|
0.4
|
1.40
|
2.80
|
铝箔
|
铜网编织
|
1.0
|
5.5
|
|
2*2*24AWG
|
7/0.20
|
0.60
|
0.4
|
1.40
|
2.80
|
铝箔
|
铜网编织
|
1.0
|
8.6
|
|
3*2*24AWG
|
7/0.20
|
0.60
|
0.4
|
1.40
|
2.80
|
铝箔
|
铜网编织
|
1.0
|
9.0
|
|
4*2*24AWG
|
7/0.20
|
0.60
|
0.4
|
1.40
|
2.80
|
铝箔
|
铜网编织
|
1.0
|
9.9
|
|
1*2*22AWG
|
7/0.25
|
0.75
|
0.5
|
1.75
|
3.50
|
铝箔
|
铜网编织
|
1.0
|
6.2
|
|
2*2*22AWG
|
7/0.25
|
0.75
|
0.5
|
1.75
|
3.50
|
铝箔
|
铜网编织
|
1.0
|
10.0
|
|
3*2*22AWG
|
7/0.25
|
0.75
|
0.5
|
1.75
|
3.50
|
铝箔
|
铜网编织
|
1.2
|
10.9
|
|
4*2*22AWG
|
7/0.25
|
0.75
|
0.5
|
1.75
|
3.50
|
铝箔
|
铜网编织
|
1.2
|
12.0
|
|
1*2*20AWG
|
7/0.30
|
0.90
|
0.6
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.0
|
6.9
|
|
2*2*20AWG
|
7/0.30
|
0.90
|
0.6
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.2
|
11.8
|
|
3*2*20AWG
|
7/0.30
|
0.90
|
0.6
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.3
|
12.6
|
|
4*2*20AWG
|
7/0.30
|
0.90
|
0.6
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.3
|
13.9
|
|
1*2*18AWG
|
7/0.40
|
1.20
|
0.75
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.0
|
8.1
|
|
2*2*18AWG
|
7/0.40
|
1.20
|
0.75
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.3
|
14.4
|
|
3*2*18AWG
|
7/0.40
|
1.20
|
0.75
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.3
|
15.2
|
|
4*2*18AWG
|
7/0.40
|
1.20
|
0.75
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.3
|
16.8
|
|
规格
mm2
|
导体
|
J缘
|
对绞
|
总屏蔽
|
护套
|
||||
|
根数/丝径
|
外径
|
厚度
|
外径
|
外径
|
屏蔽
|
根数/丝径
|
外径
|
厚度
|
|
|
1*2*0.75
|
7/0.37
|
1.11
|
0.7
|
2.51
|
5.02
|
铝箔
|
铜网编织
|
1.0
|
7.7
|
|
2*2*0.75
|
7/0.37
|
1.11
|
0.7
|
2.51
|
5.02
|
铝箔
|
铜网编织
|
1.3
|
13.6
|
|
3*2*0.75
|
7/0.37
|
1.11
|
0.7
|
2.51
|
5.02
|
铝箔
|
铜网编织
|
1.3
|
14.4
|
|
4*2*0.75
|
7/0.37
|
1.11
|
0.7
|
2.51
|
5.02
|
铝箔
|
铜网编织
|
1.3
|
15.9
|
|
1*2*1.0
|
7/0.43
|
1.29
|
0.8
|
2.89
|
5.78
|
铝箔
|
铜网编织
|
1.0
|
8.5
|
|
2*2*1.0
|
7/0.43
|
1.29
|
0.8
|
2.89
|
5.78
|
铝箔
|
铜网编织
|
1.3
|
15.1
|
|
3*2*1.0
|
7/0.43
|
1.29
|
0.8
|
2.89
|
5.78
|
铝箔
|
铜网编织
|
1.3
|
16.0
|
|
4*2*1.0
|
7/0.43
|
1.29
|
0.8
|
2.89
|
5.78
|
铝箔
|
铜网编织
|
1.5
|
18.1
|
|
1*2*1.5
|
7/0.52
|
1.56
|
1.0
|
3.56
|
7.12
|
铝箔
|
铜网编织
|
1.0
|
9.8
|
|
2*2*1.5
|
7/0.52
|
1.56
|
1.0
|
3.56
|
7.12
|
铝箔
|
铜网编织
|
1.5
|
18.2
|
|
3*2*1.5
|
7/0.52
|
1.56
|
1.0
|
3.56
|
7.12
|
铝箔
|
铜网编织
|
1.5
|
19.3
|
|
4*2*1.5
|
7/0.52
|
1.56
|
1.0
|
3.56
|
7.12
|
铝箔
|
铜网编织
|
1.5
|
21.3
|
