二.详细介绍

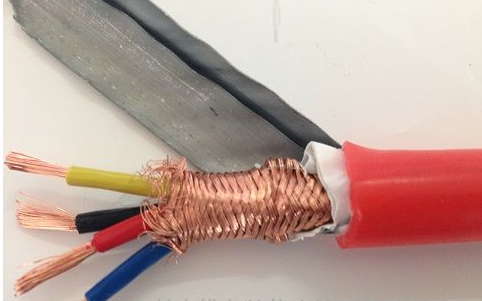

ZR-HGVFP22 ZR-HGGP22铠装硅橡胶耐寒电缆应用:ZR-HGVFP22 ZR-HGGP22铠装硅橡胶耐寒电缆适合于交流1KV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路,本产品已广泛应用于冶金、电力、化工、船舶、港口等行业。
1、 额定电压UO/U:600/1000V。
2、 电缆允许工作温度范围-60℃~+180℃。
3、 短路时(长持续间不超过5S)电缆导体的高温度不超过250℃。
4、 电缆敷设温度应不低于-20℃。
5、 电缆的弯曲半径如下: 单芯电缆弯曲半径不小于电缆外径的15D; (D-电缆外径) ;
三芯电缆弯曲半径不小于电缆外径的12D。
四.硅橡胶电缆型号M称:
型 号
|
M称
|
|
ZR-HGG
|
硅橡胶J缘硅橡胶护套(阻燃)电力软电缆
|
|
ZR-HGGP
|
硅橡胶J缘硅橡胶护套铜丝编织屏蔽(阻燃)电力软电缆
|
|
ZR-HGGP2
|
硅橡胶J缘硅橡胶护套铜带屏蔽(阻燃)电力软电缆
|
|
ZR-HGVF
|
硅橡胶J缘丁䝼聚氯乙烯护套(阻燃)电力软电缆
|
|
ZR-HGVFP
|
硅橡胶J缘丁䝼聚氯乙烯护套铜丝编织屏蔽(阻燃)电力软电缆
|
|
ZR-HGVF22
|
硅橡胶J缘丁䝼聚氯乙烯护套钢带铠装(阻燃)电力软电缆
|
|
ZR-HGVFP2
|
硅橡胶J缘丁䝼聚氯乙烯护套铜带绕包屏蔽(阻燃)电力软电缆
|
五.硅橡胶电缆规格结构
规格
|
1芯
|
2芯
|
3芯
|
3+1芯
|
3+2芯
|
(ZR)-HGG
|
1.5~500
|
1.5~240
|
1.5~240
|
1.5~240
|
1.5~240
|
(ZR)-HGGP
|
1.5~500
|
1.5~240
|
1.5~240
|
1.5~240
|
1.5~240
|
(ZR)-HGGP2
|
1.5~500
|
1.5~240
|
1.5~240
|
1.5~240
|
1.5~240
|
(ZR)-HGVF
|
1.5~500
|
1.5~240
|
1.5~240
|
1.5~240
|
1.5~240
|
(ZR)-HGVFP
|
1.5~500
|
1.5~240
|
1.5~240
|
1.5~240
|
1.5~240
|
(ZR)-HGVF22
|
1.5~500
|
1.5~240
|
1.5~240
|
1.5~240
|
1.5~240
|
(ZR)-HGVFP2
|
1.5~500
|
1.5~240
|
1.5~240
|
1.5~240
|
1.5~240
|
六.硅橡胶电缆技术参数
1、成品电缆导体20℃时直流电阻:应满足GB/T3956标准要求, 成品电缆导电线芯的直流电阻, 换算到电缆长度为1m, 标称截面为1mm2和温度为20℃时, 铜芯线芯应不大于0.0184Ω。
2、 成品电缆J缘线芯的J缘电阻: 成品电缆J缘线芯的J缘电阻, 换算到电缆长度为1km和温度为20℃时, 导电线芯截面在50mm2及以下的应不小于50MΩ,70~185mm2的应不小于35MΩ。
3、 成品电缆应经受工频交流试验电压3000V、 5min电压试验, J缘无击穿。
七.电缆规格参数
芯数×截面
(mm2) |
导体结构
根数/线径(mm) |
主线芯外径
(mm) |
地线芯外径
(mm) |
护套厚度
(mm) |
平均外径
(mm) |
|
3*1.5+1*1
|
48/0.20
|
32/0.20
|
2.80
|
2.60
|
1.4
|
9.50
|
3*2+1*1.5
|
40/0.25
|
48/0.20
|
3.20
|
2.80
|
1.50
|
10.70
|
3*2.5*1*1.5
|
49/0.25
|
48/0.20
|
3.50
|
2.80
|
1.7
|
12.0
|
3*4+1*2.5
|
56/0.30
|
49/0.25
|
4.10
|
3.50
|
1.8
|
13.5
|
3*6+1*4
|
84/0.30
|
56/0.30
|
4.90
|
4.10
|
1.8
|
15.4
|
3*10+1*6
|
84/0.40
|
84/0.30
|
6.60
|
4.90
|
1.80
|
19.5
|
3*16+1*10
|
126/0.40
|
84/0.40
|
8.40
|
6.60
|
2.60
|
24.6
|
3*25+1*16
|
196/0.40
|
126/0.40
|
10.10
|
8.40
|
2.60
|
28.60
|
3*35+1*25
|
494/0.30
|
196/0.40
|
11.50
|
10.10
|
2.60
|
32.20
|
3*50+1*35
|
396/0.40
|
194/0.30
|
14.0
|
10.10
|
2.80
|
37.80
|
3*70+1*50
|
551/0.40
|
396/0.40
|
15.6
|
11.5
|
3.0
|
42.2
|
电缆交货长度:允许根据双方协议长度交货; 长度计量误差不超过±0.5%。
