RS-485-1*2*24AWG通讯电缆
    1、应用:RS-485-1*2*24AWG通讯电缆应用于通讯音频、广播音响系统、仪表、电子设备及自动化设置、需防干扰线路屏蔽电线电缆。供电系统******远控抄表数据传输线,供水系统水表远程数据传输信号线等
2RS-485-1*2*24AWG通讯电缆产品说明:
内导体使用多支退火裸铜绞合
聚氯乙烯J缘
多芯芯线绞合成缆
外包铝箔屏蔽
铜线编织屏蔽
聚氯乙烯护套
额定电压Uo/U300/300V
长期允许工作温度应不超过70
    RS485通讯线在一般场合采用双绞线就可,但在要求较高的环境下要采用带屏蔽层的双绞电缆。使用RS485通讯线时,对于特定的传输线路,主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比;这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485通信电缆的传输距离能达到1200,但实际应用中传输距离要小于1200,具体长度受周围的环境影响。
RS485通信电缆特点:RS-485通讯电缆特性阻抗为120欧姆,导体为2*24AWG多股绞合镀锡铜丝,PEJ缘介质,由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共2层屏蔽,附有立接地导线,工业灰色PVC外护套。
3.RS-485-1*2*24AWG通讯电缆结构:
1)导体: 多股绞合镀锡铜网线, 每股7, 每支导体线径为0.30mm, 共四股导体,外径: 0.91 +/- 0.03mm
2)J缘:实芯PEJ缘, 外径: 1.90 +/- 0.03mm
3)屏蔽:铝箔屏蔽
4)引流线:多股绞合镀锡铜网线, 每股7, 每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mm
5)D二屏蔽:铝镁编织网屏蔽, 覆盖率为55%
6)内护套:黑色PVC, OD: 8.0mm +/- 10%
经测试RS485通讯线大的通信距离约为1219M,大传输速率为10Mb/S,传输速率与传输距离成反比,在100Kb/S的传输速率下,才能达到大的通信距离,如果需传输更长的距离,需要加485中继***。RS485总线一般大支持32个节点,如果使用特制的485芯片,可以达到128个或者256个节点,大的可以支持到400个节点。
RS485接口具有良好的抗噪声干扰性,较长的传输距离和多站能力等上述优点就使其成为选的串行接口。因为RS485接口组成的半双工网络,一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输。
 常规型号:
       常用型号为24AWG26AWG,有1线对、2线对、3线对、4线对,特殊要求可定做导体有0.2mm20.5mm20.75mm

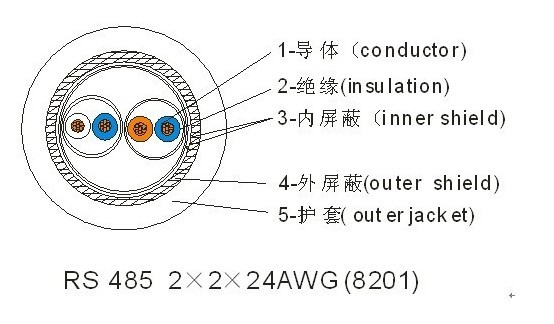

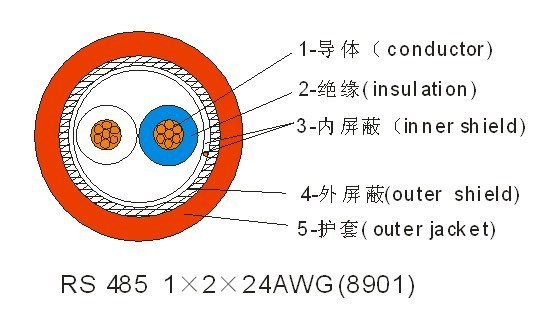

4.、产品结构示意图:





5.、性能参数


项目
 单位
 指标
1*2*24AWG8201
2*2*24AWG8202
1*2*24AWG8901
2*2*24AWG
8902
20导体标称直流电阻
ohm/1000ft
24
24
24
工作电容(导体-导体)
pF/ft
12
12
12
工作电容(导体-屏蔽)
pF/ft
22
22
22
标称特殊阻抗
ohm
120
120
120
25导体大导电电流
Amps
4
3.2
4
大工作电压
V RMS
300V
300V
300V
电缆工作温度范围
                      0To +75
                      0To +75

-70To +200
-70To +200
 小弯曲半径
 不大于6倍的电缆外径
