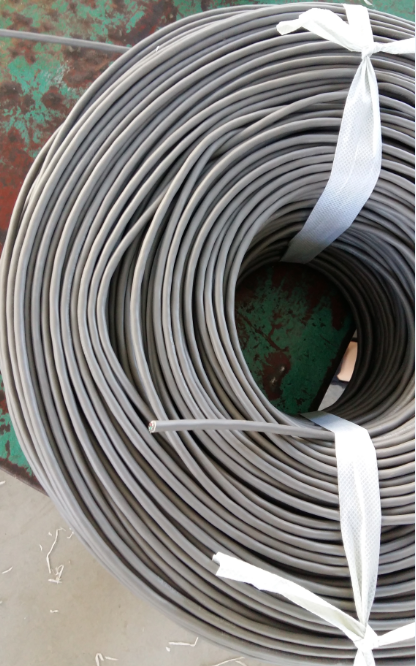

通讯电缆RS485-2*2*24AWG
通讯电缆RS485-2*2*24AWG适用于室内、管道及一般工业环境及其它对于防干扰性要求较高场合的电子计算机和自动化连接用电缆。
通讯电缆RS485-2*2*24AWG导体采用镀锡铜线，线芯J缘采用聚乙烯，聚乙烯的J缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。

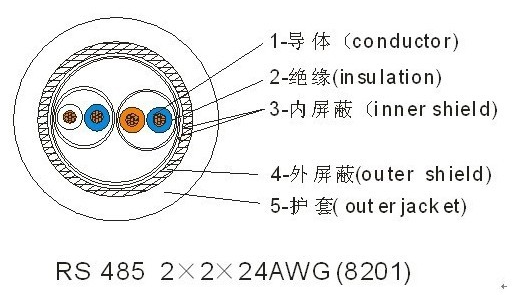

通讯电缆RS485-2*2*24AWG采用可采用对屏或总屏结构，减少回路间的相互串扰和外部干扰，可进一频提高电缆信号的传输质量。特殊场合还可以根据要求采用铠装层保护，增强电缆的抗冲击性能。
二、产品结构尺寸 mm
|
规格
AWG
|
导体
|
J缘
|
对绞
|
总屏蔽
|
护套
|
||||
|
根数/丝径
|
外径
|
厚度
|
外径
|
外径
|
屏蔽
|
厚度
|
参考外径
|
||
|
1*2*24AWG
|
7/0.20
|
0.60
|
0.4
|
1.40
|
2.80
|
铝箔
|
铜网编织
|
1.0
|
5.5
|
|
2*2*24AWG
|
7/0.20
|
0.60
|
0.4
|
1.40
|
2.80
|
铝箔
|
铜网编织
|
1.0
|
8.6
|
|
3*2*24AWG
|
7/0.20
|
0.60
|
0.4
|
1.40
|
2.80
|
铝箔
|
铜网编织
|
1.0
|
9.0
|
|
4*2*24AWG
|
7/0.20
|
0.60
|
0.4
|
1.40
|
2.80
|
铝箔
|
铜网编织
|
1.0
|
9.9
|
|
1*2*22AWG
|
7/0.25
|
0.75
|
0.5
|
1.75
|
3.50
|
铝箔
|
铜网编织
|
1.0
|
6.2
|
|
2*2*22AWG
|
7/0.25
|
0.75
|
0.5
|
1.75
|
3.50
|
铝箔
|
铜网编织
|
1.0
|
10.0
|
|
3*2*22AWG
|
7/0.25
|
0.75
|
0.5
|
1.75
|
3.50
|
铝箔
|
铜网编织
|
1.2
|
10.9
|
|
4*2*22AWG
|
7/0.25
|
0.75
|
0.5
|
1.75
|
3.50
|
铝箔
|
铜网编织
|
1.2
|
12.0
|
|
1*2*20AWG
|
7/0.30
|
0.90
|
0.6
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.0
|
6.9
|
|
2*2*20AWG
|
7/0.30
|
0.90
|
0.6
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.2
|
11.8
|
|
3*2*20AWG
|
7/0.30
|
0.90
|
0.6
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.3
|
12.6
|
|
4*2*20AWG
|
7/0.30
|
0.90
|
0.6
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.3
|
13.9
|
|
1*2*18AWG
|
7/0.40
|
1.20
|
0.75
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.0
|
8.1
|
|
2*2*18AWG
|
7/0.40
|
1.20
|
0.75
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.3
|
14.4
|
|
3*2*18AWG
|
7/0.40
|
1.20
|
0.75
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.3
|
15.2
|
|
4*2*18AWG
|
7/0.40
|
1.20
|
0.75
|
2.10
|
4.20
|
铝箔
|
铜网编织
|
1.3
|
16.8
|
|
规格
mm2
|
导体
|
J缘
|
对绞
|
总屏蔽
|
护套
|
||||
|
根数/丝径
|
外径
|
厚度
|
外径
|
外径
|
屏蔽
|
根数/丝径
|
外径
|
厚度
|
|
|
1*2*0.75
|
7/0.37
|
1.11
|
0.7
|
2.51
|
5.02
|
铝箔
|
铜网编织
|
1.0
|
7.7
|
|
2*2*0.75
|
7/0.37
|
1.11
|
0.7
|
2.51
|
5.02
|
铝箔
|
铜网编织
|
1.3
|
13.6
|
|
3*2*0.75
|
7/0.37
|
1.11
|
0.7
|
2.51
|
5.02
|
铝箔
|
铜网编织
|
1.3
|
14.4
|
|
4*2*0.75
|
7/0.37
|
1.11
|
0.7
|
2.51
|
5.02
|
铝箔
|
铜网编织
|
1.3
|
15.9
|
|
1*2*1.0
|
7/0.43
|
1.29
|
0.8
|
2.89
|
5.78
|
铝箔
|
铜网编织
|
1.0
|
8.5
|
|
2*2*1.0
|
7/0.43
|
1.29
|
0.8
|
2.89
|
5.78
|
铝箔
|
铜网编织
|
1.3
|
15.1
|
|
3*2*1.0
|
7/0.43
|
1.29
|
0.8
|
2.89
|
5.78
|
铝箔
|
铜网编织
|
1.3
|
16.0
|
|
4*2*1.0
|
7/0.43
|
1.29
|
0.8
|
2.89
|
5.78
|
铝箔
|
铜网编织
|
1.5
|
18.1
|
|
1*2*1.5
|
7/0.52
|
1.56
|
1.0
|
3.56
|
7.12
|
铝箔
|
铜网编织
|
1.0
|
9.8
|
|
2*2*1.5
|
7/0.52
|
1.56
|
1.0
|
3.56
|
7.12
|
铝箔
|
铜网编织
|
1.5
|
18.2
|
|
3*2*1.5
|
7/0.52
|
1.56
|
1.0
|
3.56
|
7.12
|
铝箔
|
铜网编织
|
1.5
|
19.3
|
|
4*2*1.5
|
7/0.52
|
1.56
|
1.0
|
3.56
|
7.12
|
铝箔
|
铜网编织
|
1.5
|
21.3
|
三、产品工程使用数据
|
项目
|
24AWG
|
22AWG
|
20AWG
|
18AWG
|
0.75mm2
|
1.0mm2
|
1.5mm2
|
|
特性阻抗 Ω
|
120±10
|
120±10
|
120±10
|
120±10
|
120±10
|
120±10
|
120±10
|
|
20℃导体直流电阻 Ω/km
|
89.4
|
54.3
|
33.9
|
21.4
|
24.8
|
18.2
|
12.2
|
|
20℃线芯J缘电阻 MΩ.km
|
500
|
500
|
500
|
500
|
500
|
500
|
500
|
|
J缘线芯试验电压 kV
|
1.5
|
1.5
|
1.5
|
2
|
2
|
2
|
2
|
|
成品试验电压 kV
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
|
电缆使用温度 ℃
|
15~70
|
15~70
|
15~70
|
15~70
|
15~70
|
15~70
|
15~70
|
