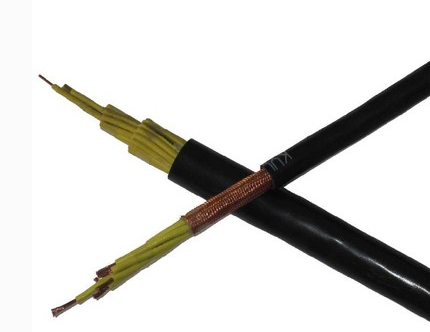

KYJY KYJYP控制电缆
一、产品使用说明
KYJY KYJYP控制电缆是根据GB/T9330.3-2008标准销售的，电缆适用于交流额定电压450/750V及以下控制、信号、保护及测量系统等固定敷设场合，主要用于工程建筑、钢铁、石油、化工、电厂等行业。
KYJY KYJYP控制电缆工频额定电压U0/U为450/750V，电缆导体的高允许工作温度为90℃，电缆敷设时环境温度应不低于0℃，若环境温度低于0℃，应对电缆进行预热。
KYJY KYJYP控制电缆的推荐允许弯曲半径: 无铠装电缆，应不低于电缆外径的6倍；铠装或铜带屏蔽电缆应不低于电缆外径的12倍；屏蔽软电缆，应不低于电缆外径的6倍
二、电缆型号及M称
|
型 号
|
M 称
|
|
KYJV
|
额定电压450/750V铜芯导体交联聚乙烯J缘聚氯乙烯护套控制电缆
|
|
KYJVP
|
额定电压450/750V铜芯导体交联聚乙烯J缘聚氯乙烯护套铜丝编织屏蔽控制电缆
|
|
KYJVP2
|
额定电压450/750V铜芯导体交联聚乙烯J缘聚氯乙烯护套铜带屏蔽控制电缆
|
|
KYJVP3
|
额定电压450/750V铜芯导体交联聚乙烯J缘聚氯乙烯护套铝塑带屏蔽控制电缆
|
|
KYJV22
|
额定电压450/750V铜芯导体交联聚乙烯J缘聚氯乙烯护套钢带铠装控制电缆
|
|
KYJVP2-22
|
额定电压450/750V铜芯导体交联聚乙烯J缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆
|
|
KYJY
|
额定电压450/750V铜芯导体交联聚乙烯J缘聚烯烃护套控制电缆
|
|
KYJYP
|
额定电压450/750V铜芯导体交联聚乙烯J缘聚烯烃护套铜丝编织屏蔽控制电缆
|
|
KYJYP2
|
额定电压450/750V铜芯导体交联聚乙烯J缘聚烯烃护套铜带屏蔽控制电缆
|
|
KYJYP3
|
额定电压450/750V铜芯导体交联聚乙烯J缘聚烯烃护套铝塑带屏蔽控制电缆
|
|
KYJY22
|
额定电压450/750V铜芯导体交联聚乙烯J缘聚烯烃护套钢带铠装控制电缆
|
|
KYJYP2-22
|
额定电压450/750V铜芯导体交联聚乙烯J缘聚烯烃护套铜带屏蔽钢带铠装控制电缆
|
三、电缆J缘厚度及电性能
|
导体标称截面
mm2
|
导体结构
n/mm
|
J缘厚度
mm
|
20℃时导体直流电阻
Max Ω/km
|
70℃时J缘电阻
Min MΩ.km
|
|
|
不镀锡
|
镀锡
|
||||
|
0.75
|
1/0.97
|
0.6
|
24.5
|
24.8
|
1.2
|
|
0.75
|
7/0.37
|
0.6
|
24.5
|
24.8
|
1.4
|
|
1.0
|
1/1.13
|
0.6
|
18.1
|
18.2
|
1.1
|
|
1.0
|
7/0.43
|
0.6
|
18.1
|
18.2
|
1.3
|
|
1.5
|
1/1.38
|
0.6
|
12.1
|
12.2
|
1.1
|
|
1.5
|
7/0.52
|
0.6
|
12.1
|
12.2
|
1.0
|
|
2.5
|
1/1.78
|
0.7
|
7.41
|
7.56
|
1.0
|
|
2.5
|
7/0.68
|
0.7
|
7.41
|
7.56
|
0.9
|
|
4
|
1/2.25
|
0.7
|
4.61
|
4.70
|
0.85
|
|
4
|
7/0.85
|
0.7
|
4.61
|
4.70
|
0.77
|
|
6
|
1/2.76
|
0.7
|
3.08
|
3.11
|
0.7
|
|
6
|
7/1.04
|
0.7
|
3.08
|
3.11
|
0.65
|
|
10
|
7/1.35
|
0.7
|
1.83
|
1.84
|
0.65
|
