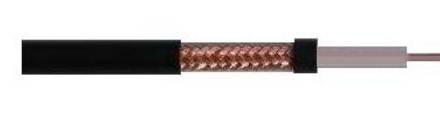

SYV-75系列实芯聚乙烯J缘射频同轴电缆
|
|
二、产品结构尺寸 mm
|
型 号
|
内导体
|
J缘
|
外导体
|
护 套
|
||||
|
材料
|
根数／直径
|
标称外径
|
外径
|
型式
|
密度
|
标称厚度
|
外径
|
|
|
SYV-75-3-41
|
软铜线
|
7×0.17
|
0.51
|
3.00
|
单层编织
|
≥91%
|
0.66
|
5.0
|
|
SYV-75-4-1
|
软铜线
|
7×0.41
|
0.63
|
3.70
|
单层编织
|
≥91%
|
0.80
|
6.0
|
|
SYV-75-4-4
|
软铜线
|
1×0.59
|
0.59
|
3.70
|
单层编织
|
≥91%
|
0.80
|
6.0
|
|
SYV-75-5-41
|
软铜线
|
1×0.75
|
0.75
|
4.80
|
单层编织
|
≥91%
|
0.88
|
7.2
|
|
SYV-75-5-42
|
软铜线
|
1×0.75
|
0.75
|
4.80
|
双层编织
|
≥91%
|
0.92
|
7.9
|
|
SYV-75-7-2
|
软铜线
|
7×0.40
|
1.20
|
7.25
|
单层编织
|
≥91%
|
1.05
|
10.3
|
|
SYV-75-7-8
|
软铜线
|
1×1.15
|
1.15
|
7.25
|
单层编织
|
≥91%
|
1.05
|
10.3
|
|
SYV-75-7-41
|
软铜线
|
7×0.40
|
1.20
|
7.25
|
双层编织
|
≥91%
|
1.10
|
11.0
|
|
SYV-75-9-41
|
软铜线
|
1×0.37
|
1.37
|
9.00
|
单层编织
|
≥91%
|
1.18
|
12.2
|
|
SYV-75-12-41
|
软铜线
|
7×0.63
|
1.89
|
11.5
|
单层编织
|
≥91%
|
1.30
|
15.0
|
三、产品电气性能
|
型 号
|
缆芯介电强度
kv |
J缘电阻
(MΩ·km) 不大于 |
特性阻抗
Ω |
大衰减 dB/100m
|
|||||
|
1MHZ
|
20MHz
|
150MHz
|
200MHz
|
400MHz
|
900MHz
|
||||
|
SYV-75-3-41
|
2.0
|
5000
|
75±3.0
|
1.71
|
7.68
|
21.34
|
24.72
|
35.31
|
53.87
|
|
SYV-75-4-1
|
4.2
|
75±3.0
|
1.39
|
6.27
|
17.47
|
20.25
|
28.99
|
33.40
|
|
|
SYV-75-4-4
|
4.2
|
75±3.0
|
1.19
|
5.37
|
14.99
|
17.39
|
24.94
|
38.33
|
|
|
SYV-75-5-41
|
5.5
|
75±3.0
|
0.93
|
4.22
|
11.85
|
13.76
|
19.82
|
30.64
|
|
|
SYV-75-5-42
|
5.5
|
75±3.0
|
0.93
|
4.22
|
11.85
|
13.76
|
19.82
|
30.64
|
|
|
SYV-75-7-2
|
8.0
|
75±3.0
|
0.74
|
3.36
|
9.48
|
11.02
|
15.94
|
24.82
|
|
|
SYV-75-7-8
|
8.0
|
75±3.0
|
0.63
|
2.87
|
8.16
|
9.50
|
13.79
|
21.60
|
|
|
SYV-75-7-41
|
8.0
|
75±3.0
|
0.74
|
3.36
|
9.48
|
11.02
|
15.94
|
24.82
|
|
|
SYV-75-9-41
|
10.0
|
75±3.0
|
0.52
|
2.39
|
6.82
|
7.96
|
11.61
|
18.31
|
|
|
SYV-75-12-41
|
12.5
|
75±3.0
|
0.49
|
2.22
|
6.38
|
7.45
|
10.89
|
17.24
|
|
四、产品工程数据
|
型 号
|
额定电容
pF／m |
额定速比
|
质量近似值
kg／km |
小弯曲半径 cm
|
|
|
室 内
|
室 外
|
||||
|
SYV-75-3-41
|
67
|
0.66
|
42
|
2.5
|
5
|
|
SYV-75-4-1
|
67
|
0.66
|
60
|
3.0
|
6
|
|
SYV-75-4-4
|
67
|
0.66
|
66
|
3.0
|
6
|
|
SYV-75-5-41
|
67
|
0.66
|
68
|
3.5
|
7
|
|
SYV-75-5-42
|
67
|
0.66
|
95
|
4.0
|
8
|
|
SYV-75-7-2
|
67
|
0.66
|
150
|
5.0
|
10
|
|
SYV-75-7-8
|
67
|
0.66
|
150
|
5.0
|
10
|
|
SYV-75-7-41
|
67
|
0.66
|
150
|
5.0
|
10
|
|
SYV-75-9-41
|
67
|
0.66
|
213
|
5.0
|
10
|
|
SYV-75-12-41
|
67
|
0.66
|
240
|
7.0
|
14
|
