环保用分析防腐采样伴热复合管

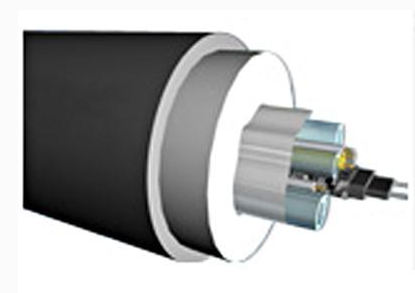

环保用分析防腐采样伴热复合管是环保监测系统中的重要部件，它是由一组耐腐高性能树脂导管辅以自限温伴热带以及补偿线缆组成内芯，外加保温层，后敷以阻燃聚乙烯（PE）保护外套复合而成。自限温伴热带的自动限温功能，可以保证采样管内维持一定的温度，从而尽可能保证采集样品与初始值保持一致，终确保环保监测系统连续、正确地采集样气。根据采集样气的成份、温度等实际情况，耐腐伴热采样复合管中采样导管可以选用不同的材质,如PFA（四氟乙烯与全氟烷基醚共聚物）、FEP(四氟乙烯和六氟丙烯共聚物)、PVDF（聚偏二氟乙烯）、PE（阻燃聚乙烯）、尼龙610等等, 伴热带可以选用中、低、高温度伴热带,另外还可以根据用户要求添加补偿导线、电源线等 。 耐腐伴热采样复合管是由多种器件组合而成的一个复合体，在有限的截面上组合了多个系统。
采样系统：可组合多种类型、材质的采样管：Teflon PFA、FEP、PE、尼龙610、12、铜管、316SS、304SS等。
热工系统：有效J热、阻燃和质轻的保温层; 自动限温的伴热电缆或恒功率伴热电缆。
电 系 统：可配备仪表信号电缆、补偿电缆和控制电缆满足仪表显示监控用。
放心系统：适应不同的工艺条件，将各系统用铝箔或金属丝网屏蔽隔离，达到防火放心，防静电、电磁屏蔽的作用，有的加防水膜和增强阻燃、防紫外线的护套。多元系统的组合，集多功能于一体，使繁杂的工程简捷化。对于远程工作和系统的远程诊断起到良好的保障作用。伴热系统使管内气体不冷凝，保持在露点以上测量，故测量精度可以得到保证,为中央集中控制计算机化创造了条件。增强外护套可以防止交叉和因其它因素的损坏。
电 系 统：可配备仪表信号电缆、补偿电缆和控制电缆满足仪表显示监控用。
放心系统：适应不同的工艺条件，将各系统用铝箔或金属丝网屏蔽隔离，达到防火放心，防静电、电磁屏蔽的作用，有的加防水膜和增强阻燃、防紫外线的护套。多元系统的组合，集多功能于一体，使繁杂的工程简捷化。对于远程工作和系统的远程诊断起到良好的保障作用。伴热系统使管内气体不冷凝，保持在露点以上测量，故测量精度可以得到保证,为中央集中控制计算机化创造了条件。增强外护套可以防止交叉和因其它因素的损坏。
产品的技术参数：
|
技术参数：
1、单芯管线：材质PFA、FEP、PTFE；外径Φ6mm、Φ8mm、Φ10mm，单芯、双芯可选。 2、电伴热带：恒功率、自限温。 3、采样气体加热温度：80℃；120℃；150℃；180℃。 4、加热管线外径：OD38±2mm；OD42±2mm。 5、黑色PVC/CVC防磨层。 6、功率：40～60W/M。 7、供电电源：220VAC 50Hz；110v。 |
|
|
|
安装细则：
①电气指标 （1）额定电压：220VAC。 （2）自限温管线大加热长度100～120m。 （3）自限温管线配备断路器，电流值30A，若复合管长度≥30m时，应配备自限温伴热带专用自动限流器。 （4）伴热系统一个回路。 ②热工指标 （1）在-20℃环境温度，15m/s风速情况下，管内保持温度40～50℃。 （2）采样管可耐各种酸、碱介质腐蚀，耐压强度1.0Mpa不泄漏。 （3）采样管可在＜200℃温度下长期工作。 ③安装指标 （1）复合管的小曲率半径0.5m。 （2）低安装温度-20℃（在-30℃～-40℃时采取适当措施）。 （3）小固定距离：垂直方向2m，水平方向4m。 |
|
|
|
安装注意事项：
施工时严禁扭曲及地面拖行，管头护套只允许在安装接点时拆开。 a. 要将伴热带的尾端封闭好，防止伴热带两线芯短路，使伴热带烧毁。 b. 伴热带的屏蔽层须接地，以防引起触电伤亡事故。 c. 接电源的一端要使用我公司专用的中间接线盒或电源接线盒，避免事故隐患。 d. 配电开关安装漏电保护器。 |
部分伴热采样防腐复合管型号、电气指示测试一览表:
|
序号
|
M称
|
规格型号
|
电气指示测试
|
备注
|
|
|
管内维持温度
|
管线表皮温度
|
||||
|
1
|
烟气取样管
|
SD-A1C6-40W - 38
|
120-180°C
|
4〇°C ± 2°C
|
A：表示恒功率伴热；
B：表示自限温伴热；
C：氟管外径符号；
40w:表示管线功率；
38/42 ：表示型号
如需其它配置，由需
方提供规格型号，我
方按要求销售。
|
|
2
|
烟气取样管
|
SD -A2C6-40W-38
|
120-180°C
|
4〇°C ± 2°C
|
|
|
3
|
烟气取样管
|
SD -A1C8-40W-38
|
120-180°C
|
40°C±2°C
|
|
|
4
|
烟气取样管
|
SD A2C8-40W-38
|
120-180°C
|
4〇°C±2°C
|
|
|
5
|
烟气取样管
|
SD -A1C6-40W-42
|
120-180°C
|
4〇°C±2°C
|
|
|
6
|
烟气取样管
|
SD -A2C6-40W-42
|
120- 180°C
|
4〇°C±2°C
|
|
|
7
|
烟气取样管
|
SD -A1C8-40W-42
|
120-180°C
|
40°C±2°C
|
|
|
8
|
烟气取样管
|
SD -A2C8-40V W-42
|
120-180°C
|
40°C±2°C
|
|
|
9
|
烟气取样管
|
SD -A1C10-40W-38
|
120-180°C
|
40°C±2°C
|
|
|
10
|
烟气取样管
|
SD-B1C8_15W-38
|
50-80°C
|
20°C±2°C
|
|
|
11
|
烟气取样管
|
SD -B2C6-35W-38
|
100-130°C
|
35°C±2°C
|
|
|
12
|
烟气取样管
|
SD -B1C10-40W-42
|
100-130°C
|
35°C±20C
|
|
