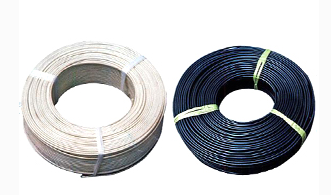

BC-HA-FFP补偿导线
BC-HA-FFP补偿导线是用来延伸热电即移动热电偶的冷端，与显示仪表联接构成测温系统。等效采用IEC 584-3《热电偶D三部份-补偿导线》标准。产品主要应用于各种测温装置，已被广泛用核电、石油、化工、冶金、电力等部门。
一.使用分类、允许等、护层着色标志:
|
使用分类
|
标志
|
允许登记及护层着色
|
|
|
普通
|
准确
|
||
|
一般用
|
G
|
(黑色)
|
S(灰色)
|
|
耐热用
|
H
|
(黑色)
|
S(灰色)
|
二.结构特征、J缘层、护层材料、使用温度
|
J缘层及护层
|
使用温度
|
|
|
材料
|
符号
|
|
|
聚氟乙烯
|
PVC
|
-25~70℃
-25~105℃
|
|
聚全氟乙丙烯
|
FEP
|
-60~205℃
|
|
可溶性聚四氟乙烯
|
PFA
|
-60~260℃
|
三.产品标号(标记):
|
配用热电
偶分度号
|
一般用(G)
产品标号
|
耐热用(H)
产品标号
|
||
|
普通
|
准确(S)
|
普通
|
准确(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
四.补偿导线合金丝和J缘层颜色:
|
补偿号
线型号
|
配用热电
偶的分度号
|
补偿导线合金线
|
J缘层
着色
|
||
|
正
|
负
|
正
|
负
|
||
|
SC
|
S(铂铑10-铂)
|
SPC(铜)
|
SNC(铜镍)
|
红
|
绿
|
|
NC
|
N(镍铬硅-镍硅)
|
NPC(铁)
|
NNC(铜镍)
|
红
|
黄
|
|
KC
|
K(铜-康铜)
|
KPC(铜)
|
KNC(铜镍)
|
红
|
蓝
|
|
KX
|
K(镍铬-镍硅)
|
KPX(镍铬)
|
KNX(铜镍)
|
红
|
黑
|
|
EX
|
E(镍铬-铜镍)
|
EPX(镍铬)
|
ENX(铜镍)
|
红
|
棕
|
|
JX
|
J(铁-铜镍)
|
JPX(铁)
|
JNX(铜镍)
|
红
|
紫
|
|
TX
|
T(铜-铜镍)
|
TPX(铜)
|
TNX(铜镍)
|
红
|
白
|
五.基本型号及M称规格
BC-GA-VV:聚氯乙烯J缘聚氯乙烯护套准确B分度号热电偶补偿导线
BC-GA-VVR:聚氯乙烯J缘聚氯乙烯护套准确B分度号热电偶补偿软导线
BC-GA-VVP:聚氯乙烯J缘聚氯乙烯护套铜丝编织屏蔽准确B分度号热电偶补偿导线
BC-GA-VVRP:聚氯乙烯J缘聚氯乙烯护套铜丝编织屏蔽准确B分度号热电偶补偿软导线
BC-HA-FF:氟塑料J缘和护套准确B分度号热电偶补偿导线
BC-HA-FFR:氟塑料J缘和护套准确B分度号热电偶补偿软导线
BC-HA-FFP:氟塑料J缘和护套铜丝编织屏蔽准确B分度号热电偶补偿导线
BC-HA-FFRP:氟塑料J缘和护套铜丝编织屏蔽准确B分度号热电偶补偿软导线
BC-HA-FG:氟塑料J缘硅橡胶护套准确B分度号热电偶补偿导线
BC-HA-FGR:氟塑料J缘硅橡胶护套准确B分度号热电偶补偿软导线
BC-HA-FGP:氟塑料J缘硅橡胶护套铜丝编织屏蔽准确B分度号热电偶补偿导线
BC-HA-FGRP:氟塑料J缘硅橡胶护套铜丝编织屏蔽准确B分度号热电偶补偿软导线
BC-HA-FV:氟塑料J缘聚氯乙烯护套准确B分度号热电偶补偿导线
BC-HA-FVR:氟塑料J缘聚氯乙烯护套准确B分度号热电偶补偿软导线
BC-HA-FVP:氟塑料J缘聚氯乙烯护套铜丝编织屏蔽准确B分度号热电偶补偿导线
BC-HA-FVRP:氟塑料J缘聚氯乙烯护套铜丝编织屏蔽准确B分度号热电偶补偿软导线
BC-GA-YJV:交联聚乙烯J缘聚氯乙烯护套准确B分度号热电偶补偿导线
BC-GA-YJVR:交联聚乙烯J缘聚氯乙烯护套准确B分度号热电偶补偿软导线
BC-GA-YJVP:交联聚乙烯J缘聚氯乙烯护套铜丝编织屏蔽准确B分度号热电偶补偿导线
BC-GA-YJVRP:低烟无卤J缘和护套铜丝编织屏蔽准确B分度号热电偶补偿软导线
BC-GA-YDYD:低烟无卤J缘和护套准确B分度号热电偶补偿导线
BC-GA- YDYD R低烟无卤J缘和护套准确B分度号热电偶补偿软导线
BC-GA- YDYD P低烟无卤J缘和护套铜丝编织屏蔽准确B分度号热电偶补偿导线
BC-GA- YDYD RP低烟无卤J缘和护套铜丝编织屏蔽准确B分度号热电偶补偿软导线
BC-GA-VVR:聚氯乙烯J缘聚氯乙烯护套准确B分度号热电偶补偿软导线
BC-GA-VVP:聚氯乙烯J缘聚氯乙烯护套铜丝编织屏蔽准确B分度号热电偶补偿导线
BC-GA-VVRP:聚氯乙烯J缘聚氯乙烯护套铜丝编织屏蔽准确B分度号热电偶补偿软导线
BC-HA-FF:氟塑料J缘和护套准确B分度号热电偶补偿导线
BC-HA-FFR:氟塑料J缘和护套准确B分度号热电偶补偿软导线
BC-HA-FFP:氟塑料J缘和护套铜丝编织屏蔽准确B分度号热电偶补偿导线
BC-HA-FFRP:氟塑料J缘和护套铜丝编织屏蔽准确B分度号热电偶补偿软导线
BC-HA-FG:氟塑料J缘硅橡胶护套准确B分度号热电偶补偿导线
BC-HA-FGR:氟塑料J缘硅橡胶护套准确B分度号热电偶补偿软导线
BC-HA-FGP:氟塑料J缘硅橡胶护套铜丝编织屏蔽准确B分度号热电偶补偿导线
BC-HA-FGRP:氟塑料J缘硅橡胶护套铜丝编织屏蔽准确B分度号热电偶补偿软导线
BC-HA-FV:氟塑料J缘聚氯乙烯护套准确B分度号热电偶补偿导线
BC-HA-FVR:氟塑料J缘聚氯乙烯护套准确B分度号热电偶补偿软导线
BC-HA-FVP:氟塑料J缘聚氯乙烯护套铜丝编织屏蔽准确B分度号热电偶补偿导线
BC-HA-FVRP:氟塑料J缘聚氯乙烯护套铜丝编织屏蔽准确B分度号热电偶补偿软导线
BC-GA-YJV:交联聚乙烯J缘聚氯乙烯护套准确B分度号热电偶补偿导线
BC-GA-YJVR:交联聚乙烯J缘聚氯乙烯护套准确B分度号热电偶补偿软导线
BC-GA-YJVP:交联聚乙烯J缘聚氯乙烯护套铜丝编织屏蔽准确B分度号热电偶补偿导线
BC-GA-YJVRP:低烟无卤J缘和护套铜丝编织屏蔽准确B分度号热电偶补偿软导线
BC-GA-YDYD:低烟无卤J缘和护套准确B分度号热电偶补偿导线
BC-GA- YDYD R低烟无卤J缘和护套准确B分度号热电偶补偿软导线
BC-GA- YDYD P低烟无卤J缘和护套铜丝编织屏蔽准确B分度号热电偶补偿导线
BC-GA- YDYD RP低烟无卤J缘和护套铜丝编织屏蔽准确B分度号热电偶补偿软导线
|
导线规格
|
A类导体
|
R类导体
|
20℃时往复电阻≤Ω/m
|
|
2×0.5 mm2
|
1/0.80
|
7/0.30
|
2.2
|
|
2×1.0 mm2
|
1/1.13
|
7/0.43
|
1.1
|
|
2×1.5 mm2
|
1/1.37
|
7/0.52
|
0.73
|
|
2×2.5 mm2
|
1/1.76
|
19/0.41
|
0.44
|
|
电缆规格
|
|
|
|
|
1×2×0.5
|
7×2×2.5
|
2×2×1.0
|
5×2×1.0
|
|
1×2×1.0
|
8×2×0.5
|
2×2×1.5
|
5×2×1.5
|
|
1×2×1.5
|
8×2×1.0
|
2×2×2.5
|
10×2×1.5
|
|
1×2×2.5
|
8×2×1.5
|
3×2×0.5
|
10×2×2.5
|
|
5×2×2.5
|
8×2×2.5
|
3×2×1.0
|
12×2×0.5
|
|
6×2×0.5
|
9×2×0.5
|
3×2×1.5
|
12×2×1.0
|
|
6×2×1.0
|
9×2×1.0
|
3×2×2.5
|
12×2×1.5
|
|
6×2×1.5
|
9×2×1.5
|
4×2×0.5
|
12×2×2.5
|
|
6×2×2.5
|
9×2×2.5
|
4×2×1.0
|
14×2×0.5
|
|
7×2×0.5
|
10×2×0.5
|
4×2×1.5
|
14×2×1.0
|
|
7×2×1.0
|
10×2×1.0
|
4×2×2.5
|
14×2×1.5
|
|
7×2×1.5
|
2×2×0.5
|
5×2×0.5
|
14×2×2.5
|
|
16×2×1.5
|
19×2×0.5
|
19×2×1.5
|
16×2×0.5
|
|
16×2×2.5
|
19×2×1.0
|
19×2×2.5
|
16×2×1.0
|
我公司还可以销售其他补偿导线型号按产品的品种划分为:SC，KC，KX，EX，JX，TX。
其中:a)型号个字母与热电偶的分度号相对应;
b)字母"X"表示延伸型补偿导线(型别)
c)字母"C"表示补偿型补偿导线(型别)
注:SC型补偿导线可配用R型分度号热电偶。
