一执行标准：
本产品按企业标准Q/AHF05制造。
二.用途:
本产适用于发电、冶金等高温、防火、防腐等恶劣环境下使用。
三.使用条件:
用于交流50Hz额定电压600V
一种使用温度：-40℃-500℃
一种使用温度：40℃-800℃
四结构示意图
本产品按企业标准Q/AHF05制造。
二.用途:
本产适用于发电、冶金等高温、防火、防腐等恶劣环境下使用。
三.使用条件:
用于交流50Hz额定电压600V
一种使用温度：-40℃-500℃
一种使用温度：40℃-800℃

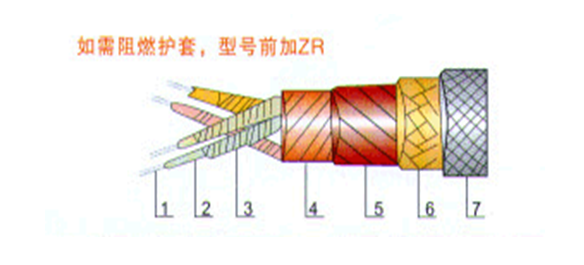

四结构示意图
1、导体铜芯或镍芯
2、聚四氟绕包，玻纤编织或F46注塑或云母带J缘
3、玻纤
4、高温玻纤布绕包
5、云母带
6、玻纤布绕包
7、外屏蔽护套
注：如需阻燃护套，型号前加ZR
五.技术数据
|
标称截面mm2
|
大外径 mm
|
标称截面mm2
|
大外径mm
|
|
3×1.5
|
9.2
|
3×2.5+3×1.5
|
11.8
|
|
3×2.5
|
10.5
|
3×4+1×1.5
|
13.9
|
|
3×4
|
13.6
|
3×6+1×2.5
|
17.1
|
|
3×6
|
15.8
|
3×10+1×4
|
19.6
|
|
3×10
|
17.5
|
3×16+1×10
|
23.5
|
|
3×16
|
19.8
|
3×25+1×16
|
28.3
|
|
3×25
|
25.3
|
3×35+1×16
|
35
|
