TSYV75-128BC+RVV2*0.75电梯视频监控专用电缆

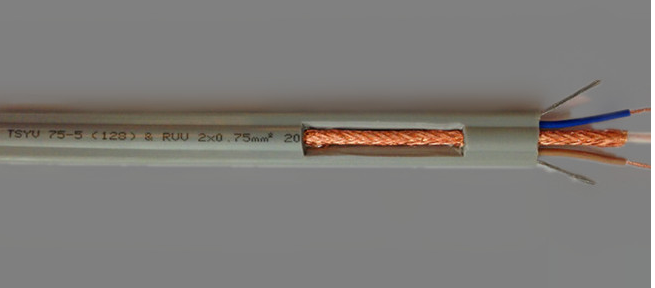

产品M称:电梯视频监控专用电缆带钢丝和电源 TSYV75-128BC+RVV2*0.75
1、应用范围:
电梯视频监控专用电缆带钢丝和电源 TSYV75-128BC+RVV2*0.75是结合具体施工中的要求应运市场需求而开发出来的专用产品,本产品质量过关, 价格实惠, 已经能深受客户的信赖。电梯综合电缆是有同轴电缆(一般是SYV-75-5 + TVVB 2X0.75)组合而成,里面有加强钢丝和尼龙绳,及纤维组织,外护套采用超强柔软PVC材料,有效增加抗拉强度和柔韧性。 具有使用寿命长,视频传输型号稳定,清晰度高等特点。
适用于电梯监控系统的视频传输及信号控制。
2、产品说明:
◎内导体使用多支裸软铜线绞合
◎实芯聚乙烯或PVCJ缘
◎电缆加强抗拉力钢丝及纤维
◎外包铝箔屏蔽
◎软裸铜线或镀锡软铜线编织屏蔽
◎软聚氯乙烯护套
◎长期允许工作温度应不超过70℃
3、特点:
采用抗拉材料,外护套软聚氯乙烯,弯曲好,抗干扰能力优良


型号/规格
护套材料/颜色
包装规格(卷)
TSYV75-5 BC 128BC+电源+钢丝
灰色PVC
100m/200m

安装须知:
1、电梯专用视频线应与电梯随行电缆保持至少150MM距离以避免电梯运行时产生强烈干扰,线缆使用弯曲半径符合标准要求TSYV-75-3 为50MM TSYV-75-4 为70MM。
2 电缆安装使用时应自由垂吊,充分退扭,不得有打结和波浪状等情形出现以避免使信号传输不稳定。
3、电缆中的悬挂加强芯(钢丝绳)剥离后应固定,承受线缆自身重量及拉力,两股加强芯应保持拉力一致以避免运动时电缆变形受损。
4、电梯轿厢压缩缓冲器时,电缆不得与底部坑面和轿厢底边框接触以免损伤电缆。
5、电缆接头不得有虚焊、脱焊等情况,应进行牢固度测试(适当的力度于连接器与电缆上,接头处不得发生脱落、断裂等情况)。
6、电缆安装时,电缆活动部分应注意避开电梯井中未清理余留物(如钢筋,水泥突起等),以免电缆运行时勾挂或磨损从而损坏电缆。
7、电缆使用寿命:安装长度为200米以下时,建议采用 TSYV-75-3线缆, 超过200米时采用TSYV-75-4 线缆,电缆转接(从弱电竖井至监控室)采用SYV-75-5线缆以确保视频信号传输质量优良。
    视频信号传输一般采用直接调制技术、以基带频率(约8MHz带宽)的形式,常用的传输介质是同轴电缆。同轴电缆是专门设计用来传输视频信号的,其频率损失、图像失真、图像衰减的幅度都比较小,能很好的完成传送视频信号的任务。
  视频信号传输线有同轴电缆(不平衡电缆)、平衡对称电缆(电话电缆)、光缆。平衡对称电缆和光缆一般用于长距离传输,对于宾馆酒店等建筑一般采用同轴电缆传输视频基带信号的传输方式。当采用75-5同轴电缆时,一般传输距离在300m时,应考虑使用电缆补偿器。如采用75-9同轴电缆时,摄像机和监视器间的距离在500m以内可不加电缆补偿器。
