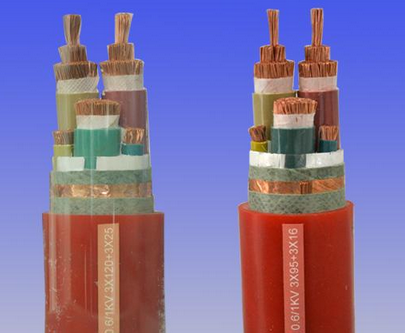

屏蔽变频电缆BPGGP2
一：产品特点及用途: 屏蔽变频电缆BPGGP2适用于交流额定电压0.6/1KV及以下变频控制系统作供电电缆或电气连接，产品具有较强的耐电压冲击性，能经受变频时的脉冲电压，电缆具有良好的屏蔽性，并有效消除电磁干扰，降低变频电机噪音，保证系统稳定运行。广泛用于冶金、电力、石化等行业。
二：产品执行标准：企标，阻燃耐火特性试验执行GB12666-90标准
三：屏蔽变频电缆BPGGP2使用特性
1． 交流额定电压：U0/U 0.6/1KV
高工作温度：硅橡胶J缘180℃
氟46J缘200℃和260℃两种
聚氯乙烯J缘70℃
交联聚乙烯90℃
低环境温度：敷设电缆时的环境温度应不低于-40℃；聚氯乙烯护套电缆不低于0℃。
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆小为电缆外径的10倍
四：基本型号及M称
表1
|
型号
|
M称
|
|
BPGG
|
硅橡胶J缘和护套铜丝编织屏蔽耐高温变频电力电缆。
|
|
BPGGP2
|
硅橡胶J缘和护套铜带绕包屏蔽变频电缆。
|
|
BPGGPP2
|
硅橡胶J缘和护套铜丝编织铜带绕包屏蔽耐高温屏蔽变频电缆
|
|
BPGGP3
|
硅橡胶J缘和护套铝聚酯复合膜绕包屏蔽变频电缆
|
|
BPGVFP
|
硅橡胶J缘丁青护套铜丝编织屏蔽变频电缆。
|
|
BPGVFP2
|
硅橡胶J缘丁青护套铜带绕包屏蔽变频电缆。
|
|
BPGVFPP2
|
硅橡胶J缘丁青护套铜丝编织铜带绕包屏蔽变频电缆
|
|
BPGVFP3
|
硅橡胶J缘丁青护套铝聚酯复合膜绕包屏蔽变频电缆
|
|
BPFFP
|
氟46J缘和护套铜丝编织屏蔽变频电缆
|
|
BPFFP2
|
氟46J缘和护套铜带绕包屏蔽耐高温变频电力电缆。
|
|
BPFFPP2
|
氟46J缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆
|
|
BPFFP3
|
氟46J缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
|
|
BPVVP
|
聚氯乙烯J缘和护套铜丝编织屏蔽变频电力电缆。
|
|
BPVVP2
|
聚氯乙烯J缘和护套铜带绕包屏蔽变频电力电缆。
|
|
BPVVPP2
|
聚氯乙烯J缘和护套铜丝编织铜带绕包屏蔽变频电力电缆。
|
|
BPVVP3
|
聚氯乙烯J缘和护套铝聚酯复合膜绕包屏蔽变频电力电缆。
|
|
BPYJVP
|
交联聚乙烯J缘聚氯乙烯护套铜丝编织屏蔽变频电力电缆。
|
|
BPYJVP2
|
交联聚乙烯J缘聚氯乙烯护套铜带绕包屏蔽变频电力电缆。
|
|
BPYJVPP2
|
交联聚乙烯J缘聚氯乙烯护套铜丝编织铜带绕包屏蔽变频电力电缆。
|
|
BPYJVP3
|
交联聚乙烯J缘聚氯乙烯护套铝聚酯复合膜绕包屏蔽变频电力电缆。
|
备注：导体线芯中铜丝可以采用镀锡，阻燃型电缆型号前加ZR，软结构电缆加R。
五：代号M称和含义
表2
|
代号
|
代号含义
|
|
BP
|
变频电力电缆
|
|
铜导体
|
省略
|
|
G
|
硅橡胶J缘或护套
|
|
F
|
F46J缘或护套
|
|
V
|
聚氯乙烯J缘或护套
|
|
YJ
|
交联聚乙烯J缘
|
|
VF
|
丁青护套
|
|
P(P1)
|
铜编织屏蔽(镀锡编织屏蔽)
|
|
P2
|
铜带绕包屏蔽
|
|
P3
|
铝聚酯复合膜绕包屏蔽
|
|
PP2
|
铜丝编织铜带绕包屏蔽
|
六：电缆规格
主线芯截面
|
型号
|
芯数
|
标称截面mm2
|
|
全部型号
|
3+3
3+1
1
|
4，6，10，16，25，35，50，70，95，
120，150，185，240
|
接地线芯截面
|
主线芯标称截面mm2
|
接地线芯截面mm2
|
|
4
|
1(0.75)
|
|
6
|
1.5(1)
|
|
10
|
2.5(1.5)
|
|
16, 25
|
4(2.5)
|
|
35
|
6
|
|
50, 70
|
10
|
|
95
|
16
|
|
120, 150
|
25
|
|
185
|
35
|
|
240
|
50(35)
|
六：主要技术指标
1．成品电缆导体直流电阻(符合GB3956规定)
2．成品电缆的J缘电阻（20℃）氟塑料及硅橡胶J缘应不小于100MΩ*km。聚氯乙烯J缘应不小于50 MΩ*km。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
4．屏蔽层传输阻抗
电缆在100MHz时传输阻抗等于或小于100Ω/m。
电缆的理想屏蔽抑制系数等于或小于0.7。
七：基本电缆规格及结构参数
|
线芯*标称截面(mm2)
|
导体结构
(根数*直径)
mm
|
电缆大外径(mm)
|
|
|
BPVVPP2
BPYJVPP2
|
BPGGPP2
|
||
|
3*4
|
1/2.26
|
13.5
|
15.5
|
|
3*6
|
1/2.78
|
14..0
|
16.0
|
|
3*10
|
7/1.35
|
19.0
|
21.0
|
|
3*16
|
7/1.70
|
22.0
|
24.0
|
|
3*25
|
7/2.15
|
25.0
|
26.5
|
|
3*35
|
7/2.52
|
26.0
|
35.5
|
|
3*50
|
10/2.52
|
28.5
|
40.0
|
|
3*70
|
14/2.52
|
31.5
|
43.5
|
|
3*95
|
19/2.52
|
36.5
|
50.0
|
|
3*120
|
24/2.52
|
40.0
|
56.0
|
|
3*150
|
30/2.52
|
45.0
|
60.0
|
|
3*185
|
37/2.52
|
47.0
|
67.0
|
|
3*4+3*0.75
|
1/2.26
|
14.5
|
16.5
|
|
3*6+3*1
|
1/2.78
|
15.0
|
17.0
|
|
3*10+3*2.5
|
7/1.35
|
20.8
|
22.0
|
|
3*16+3*2.5
|
7/1.70
|
23.0
|
25.0
|
|
3*25+3*4
|
7/2.15
|
28.0
|
27.5
|
|
3*35+3*6
|
7/2.52
|
32.0
|
36.5
|
|
3*50+3*10
|
10/2.52
|
37.0
|
41.0
|
|
3*70+3*10
|
14/2.52
|
41.6
|
44.5
|
|
3*95+3*16
|
19/2.52
|
47.0
|
51.0
|
|
3*120+3*25
|
24/2.52
|
50.1
|
57.0
|
|
3*150+3*25
|
30/2.52
|
52.0
|
61.0
|
|
3*185+3*35
|
37/2.52
|
58.5
|
68.0
|
|
可根据现场使用环境不同，定制符合客户使用环境的电缆
|
||||||
|
