WDZ-RS485双层屏蔽电缆
WDZ -RS485双层屏蔽电缆用途
WDZ -RS485双层屏蔽电缆是一种常见的串行总线标准，采用平衡发送与差分接收的方式，因此具有抑制共模干扰的能力。在一些要求通信距离为几十米到上千米的时候，22AWG双层屏蔽RS485电缆是一种应用为广泛的总线。而且在多节点的工作系统中也有着广泛的应用。低烟无卤护套双层屏蔽RS485电缆阻燃性能优越，燃烧时烟度甚少，无腐蚀性气体逸出，低烟无卤护套双层屏蔽RS485电缆广泛应用于核电站、地铁车站、电话交换机及计算机控制中芯、高层建筑大楼、宾馆、广播电视台、重要军事设施、石油平台等，以及人员较集中，空气密度低的场所。

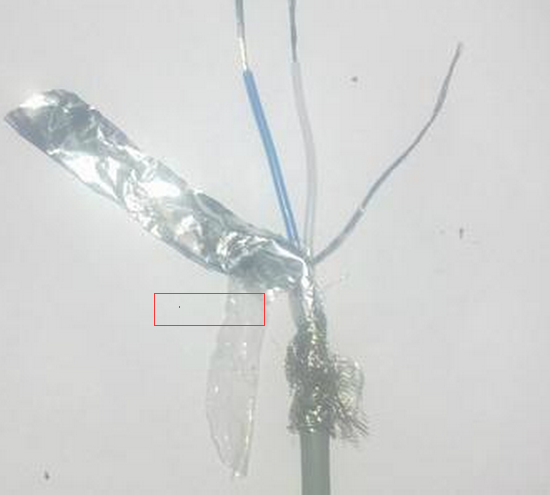

WDZ -RS485双层屏蔽电缆结构特性
导体： 镀锡铜丝绞合导体
J缘：聚乙烯
线对屏蔽： 铝箔 (厚度≥60μm，其中铝层厚度≥10μm)
对数：1对 2对 多对
总屏蔽： 镀锡铜丝编织，编织密度≥90%
护套： 黑色低烟无卤阻燃聚烯烃
低烟无卤护套双层屏蔽RS485电缆电气性能
标称特性阻抗： 120Ω
1kHz时的电容（导体-导体）： ≤47pF/m
1kHz时的标称电容（导体-导体&屏蔽）： 68.6pF/m
20℃时导体的直流电阻： ≤57.4Ω/km
标称传播速度： 78%
1MHz时的标称衰减： 16.4dB/km
介电强度： AC1.5kV，1min，不击穿
J缘电阻： ≥500MΩ•km
低烟无卤护套双层屏蔽RS485电缆符合标准
阻燃特性： IEC 60332-1 低烟特性：IEC 61034 无卤特性： IEC 60754-2
机械特性
小弯曲半径： 10倍电缆直径
工作温度(静态)： -40℃～+90℃
WDZ -RS485双层屏蔽电缆参数：
|
产品型号
|
产品编号
|
对数
|
电缆外径
（mm） |
屏蔽的标称直流电阻
（@20℃）（Ω/km） |
单位重量
(kg/km) |
标准包装长度
（m/reel） |
公差
(/reel) |
|
1018
|
1018.02
|
1
|
13.6
|
11.15
|
226
|
500,1000
|
-90-+55@500
|
|
1018
|
101804
|
2
|
16.2
|
7.22
|
309
|
500,1000
|
-140~+105@1000
|
|
产品型号
|
产品编号
|
对数
|
电缆外径
（mm） |
屏蔽的标称直流电阻
（@20℃）（Ω/km） |
允许大拉力
（N） |
单位重量
(kg/km) |
标准包装长度
（m/reel） |
公差
(/reel) |
|
1002
|
1002.02
|
1
|
5.9
|
11.15
|
321
|
53.6
|
500,1000
|
±10%
|
|
1002
|
1002.04
|
2
|
8.5
|
7.22
|
387
|
92.3
|
500,1000
|
±10%
|
|
产品型号
|
产品编号
|
对数
|
标准包装长度（m/reel）
|
公差（m/reel）
|
|
||
|
9016
|
9016.04
|
2
|
500，1000
|
±10%
|
|
||
|
可根据现场使用环境不同，定制符合客户使用环境的电缆
|
|||||||
|
