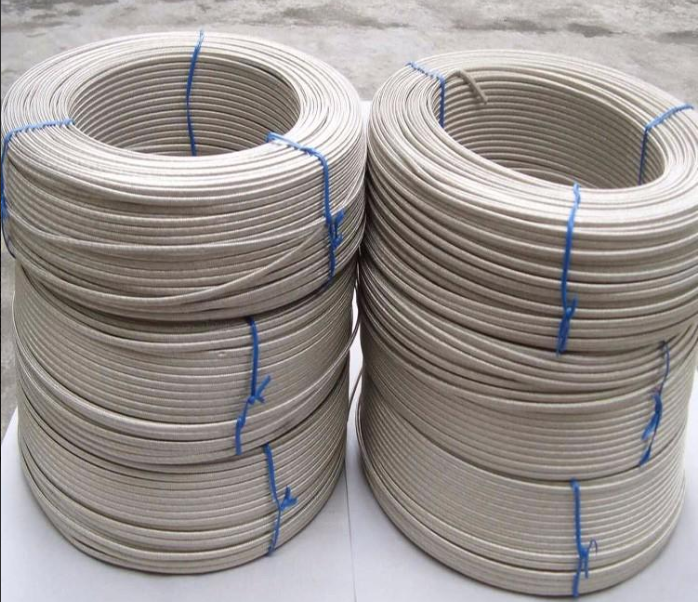

高温补偿导线-钨铼3-钨铼25 详细描述:
高温补偿导线-钨铼3-钨铼25 的作用是来延伸热电即移动热电偶的冷端与显示仪表联接构成的测温系统。补偿导线一般用在热电偶上，而热电偶补偿导线的J缘层和护层根据环境的要求所选用的材料又不一样，护套材料有聚氯乙烯，氟塑料，低烟低卤聚氯乙烯及无碱玻璃丝几种，更优氟塑料可以耐温260℃，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。热电偶补偿导线使用温度可以在—60—260℃，属于当代国内水平。系列产品主要应用于各种测温装置上，补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC。热电偶补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
产品标准: 高温补偿导线-钨铼3-钨铼25执行GB/T4989-94
高温补偿导线-钨铼3-钨铼25 使用特性: 使用温度：耐热：-65~+200℃及-65~+260℃两种；
普通：-40~+70℃及-40~+105℃两种；KX补偿导线
小弯曲半径：补偿导线：不小于导线外8倍；
补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍
热电偶用补偿电缆/导线主要技术指标:
| 型号 | 热电偶 分度号 | 配用 热电偶 | 补偿导线合金丝 | J缘层着色 | ||
| 正 | 负 | 正 | 负 | |||
| BC | B | 铂铑30-铂铑6 | 铜 | 铜 | 红 | 灰 |
| SC | S | 铂铑10-铂 | SPC(铜) | SNC(铜镍0.6) | 红 | 绿 |
| RC | R | 铂铑13-铂 | RPC(铜) | RNC(铜镍0.6) | 红 | 绿 |
| KCA | K | 镍铬-镍硅 | KPCA(铁) | KNCA((铜镍22) | 红 | 兰 |
| KCB | KPCB(铜) | KNCB(铜镍40) | 红 | 兰 | ||
| KX | KPX(镍铬10) | KNX(镍硅3) | 红 | 黑 | ||
| NC | N | 镍铬硅-镍硅 | NPC(铁) | NNC(铜镍18) | 红 | 灰 |
| NX | NPX(镍铬14硅) | NNX(镍硅4) | 红 | 灰 | ||
| EX | E | 镍硅-铜镍 | EPX(镍铬10) | ENX(铜镍45) | 红 | 棕 |
| JX | J | 铁-铜镍 | JPX(铁) | JNX(铜镍45) | 红 | 紫 |
| TX | T | 铜-铜镍 | TPX(铜) | TNX(铜镍45) | 红 | 白 |
| WC3/25 | WRe3-WRe25 | 钨铼3-钨铼25 | WPC3/25 | WNC3/25 | 红 | 黄 |
| WC5/26 | WRe5-WRe26 | 钨铼5-钨铼26 | WPC5/26 |
