TXP屏蔽补偿导线

TXP屏蔽补偿导线

TXP屏蔽补偿导线适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测温精度。补偿导线分为延长性与补偿型。

补偿导线按热电特性的允差不同分为jing.mi级(符号S)和普通级(符号无)。

补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。

产品标准: TXP屏蔽补偿导线：GB/T4989-94：

使用特性: 使用温度：耐热级：-65~ 200℃及-65~ 260℃两种；

普通级：-40~ 70℃及-40~ 105℃两种；

弯曲半径：补偿导线：不小于导线外8倍；

产品标准: 热电偶补偿导线：GB/T4989-94

热电偶补偿电缆：Q/ 3 20831SQL07-96 使用特性: 使用温度：耐热级：-65~ 200℃及-65~ 260℃两种；

普通级：-40~ 70℃及-40~ 105℃两种；

弯曲半径：补偿导线：不小于导线外8倍；

补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍

TXP屏蔽补偿导线

1：T型热电偶补偿导线

TX-GA-VV:聚氯乙烯绝缘聚氯乙烯护套精密级T分度号热电偶补偿导线
TX-GA-VVR:聚氯乙烯绝缘聚氯乙烯护套精密级T分度号热电偶补偿软导线
TX-GA-VVP:聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级T分度号热电偶补偿导线
TX-GA-VVRP:聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级T分度号热电偶补偿软导线
TX-HA-FF:氟塑料绝缘和护套精密级T分度号热电偶补偿导线
TX-HA-FFR:氟塑料绝缘和护套精密级T分度号热电偶补偿软导线
TX-HA-FFP:氟塑料绝缘和护套铜丝编织屏蔽精密级T分度号热电偶补偿导线
TX-HA-FFRP:氟塑料绝缘和护套铜丝编织屏蔽精密级T分度号热电偶补偿软导线
TX-HA-FG:氟塑料绝缘硅橡胶护套精密级T分度号热电偶补偿导线
TX-HA-FGR:氟塑料绝缘硅橡胶护套精密级T分度号热电偶补偿软导线
TX-HA-FGP:氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级T分度号热电偶补偿导线
TX-HA-FGRP:氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级T分度号热电偶补偿软导线
TX-HA-FV:氟塑料绝缘聚氯乙烯护套精密级T分度号热电偶补偿导线
TX-HA-FVR:氟塑料绝缘聚氯乙烯护套精密级T分度号热电偶补偿软导线
TX-HA-FVP:氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级T分度号热电偶补偿导线
TX-HA-FVRP:氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级T分度号热电偶补偿软导线
TX-GA-YJV:交联聚乙烯绝缘聚氯乙烯护套精密级T分度号热电偶补偿导线
TX-GA-YJVR:交联聚乙烯绝缘聚氯乙烯护套精密级T分度号热电偶补偿软导线
TX-GA-YJVP:交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级T分度号热电偶补偿导线
TX-GA-YJVRP:低烟无卤绝缘和护套铜丝编织屏蔽精密级T分度号热电偶补偿软导线
TX-GA-YDYD:低烟无卤绝缘和护套精密级T分度号热电偶补偿导线
TX-GA- YDYD R低烟无卤绝缘和护套精密级T分度号热电偶补偿软导线
TX-GA- YDYD P低烟无卤绝缘和护套铜丝编织屏蔽精密级T分度号热电偶补偿导线
TX-GA- YDYD RP低烟无卤绝缘和护套铜丝编织屏蔽精密级T分度号热电偶补偿软导线
注：上述型号仅列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号**项即可，
阻燃型补偿导线型号前加ZR，ZR192为进口PFA材料，
屏蔽可采用镀锡铜丝屏蔽。


2：本安型热电偶用补偿导线

IA-TX-GA-YVP聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级T分度号本安热电偶补偿导线
IA-TX-GA-YVRP聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级T分度号本安热电偶补偿软导线
IA-TX-HA-FFP氟塑料绝缘和护套铜丝编织屏蔽精密级T分度号本安热电偶补偿导线
IA-TX-HA-FFRP氟塑料绝缘和护套铜丝编织屏蔽精密级T分度号本安热电偶补偿软导线
IA-TX-HA-FGP氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级T分度号本安热电偶补偿导线
IA-TX-HA-FGRP氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级T分度号本安热电偶补偿软导线
注：上述型号仅列出KX，其他如SC、KC、EX、NC、TX、JX只需改变型号**项即可，
阻燃型在型号前加ZR，ZR192为进口PFA材料，
屏蔽可采用镀锡铜丝屏蔽。


3： TXP屏蔽补偿导线

TX-GA-VVP聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级T分度号热电偶用补偿电缆
TX-GA-VVRP聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级T分度号热电偶用补偿软电缆
TX-GA-VPVP聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级T分度号热电偶用补偿电缆
TX-GA-VPVRP聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级T分度号热电偶用补偿软电缆
TX-GA-YJVP交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级T分度号热电偶用补偿电缆
TX-GA-YJVRP交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级T分度号热电偶用补偿软电缆
TX-GA-YJPVP交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级T分度号热电偶用补偿电缆
TX-GAYJPVRP交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级T分度号热电偶用补偿软电缆


TX-HA-FFP氟塑料烯绝缘和护套铜丝编织总屏蔽精密级T分度号热电偶用补偿电缆
TX-HA-FFRP氟塑料烯绝缘和护套铜丝编织总屏蔽精密级T分度号热电偶用补偿软电缆
TX-HA-FPFP氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级T分度号热电偶用补偿电缆
TX-HA-FPFRP氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级T分度号热电偶用补偿软电缆
TX-HA-FVP氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级T分度号热电偶用补偿电缆
TX-HA-FVRP氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级T分度号热电偶用补偿软电缆
TX-HA-FPVP氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级T分度号热电偶用补偿电缆
TX-HA-FPVRP氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级T分度号热电偶用补偿软电缆
TX-HA-FGP氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级T分度号热电偶用补偿电缆
TX-HA-FGRP氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级T分度号热电偶用补偿软电缆
TX-HA-FPGP氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级T分度号热电偶用补偿电缆
TX-HA-FPGRP氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级T分度号热电偶用补偿软电缆


注：1以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如:P  铜丝编织屏蔽   P1 镀锡铜丝编织屏蔽   P2 铜带绕包屏蔽 P3铝箔绕包屏蔽

2 阻燃型在型号前加ZR，钢带铠装电缆型号后加22，钢丝铠装电缆型号后加32 ZR192为进口PFA材料，耐温260℃


4：本安型补偿电缆
IA-TX-GA-FPVP氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级T分度号本安型热电偶用补偿电缆
IA-TX-GA-FPVRP氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级T分度号本安型热电偶用补偿软电缆
IA-TX-HA-FPFP氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级T分度号本安型热电偶用补偿电缆
IA-TX-HA-FPFRP氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级T分度号本安型热电偶用补偿软电缆
IA-TX-HA-FPGP氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级T分度号本安型热电偶用补偿电缆
IA-TX-HA-FPGRP氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级T分度号本安型热电偶用补偿软电缆

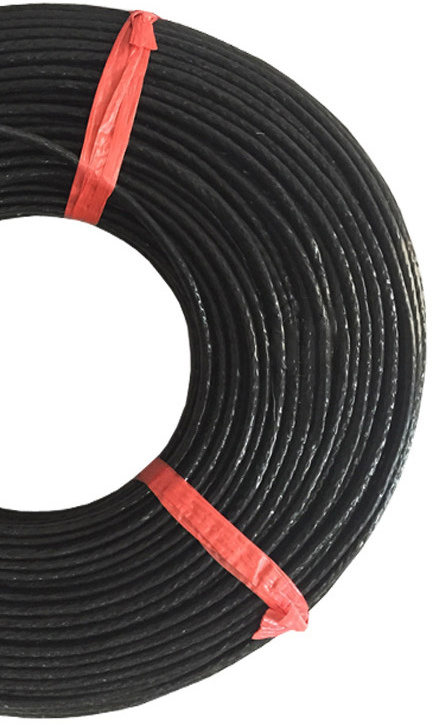

T型热电偶补偿导线TX-GA-VVP
