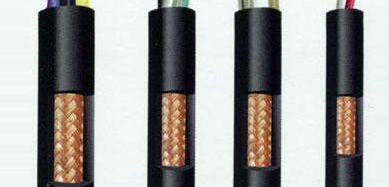

NH-KYDYDP NH-KVDVDP耐火低烟无卤屏蔽电缆
一：产品特点及用途:
NH-KYDYDP NH-KVDVDP耐火低烟无卤屏蔽电缆具有较高的耐火性能，经受火焰直接燃烧下，在一定的时间内不发生短路和短路故障，因此，在火灾发生时，有利于减少损失，低烟无卤型电缆属于环保电缆，尤其适用于对消防要求较高的电力、大型建筑、铁路、船舶等行业。
二：产品执行标准：NH-KYDYDP NH-KVDVDP耐火低烟无卤屏蔽电缆执行企业标准，耐火特性符合GB12666.6-90要求(IEC331)
三：使用特性
1．交流额定电压：U0/U 0.6/1KV
2．高长期工作温度：阻燃聚氯乙烯J缘和护套70℃和105℃
低烟无卤阻燃聚烯烃70℃
低烟无卤阻燃交联聚烯烃90℃和120℃
氟塑料J缘和护套200℃和260℃
交联聚乙烯J缘90℃
3．低环境温度：低烟无卤阻燃聚烯：固定敷设-0℃，非固定敷设-15℃
氟塑料J缘和护套：固定敷设-60℃；非固定敷设-20℃
4．耐火特性：
|
符合IEC331规定
|
火焰温度750℃、燃烧时间3h、冷却时间12h、附加额定电压、附加3A电流
|
|
符合GB12666.6-A类
|
火焰温度950-1000℃、燃烧时间90min、附加额定电压3A电流
|
|
符合GB12666.6-B类
|
火焰温度750-800℃、燃烧时间90min、附加额定电压3A电流
|
5．电缆安装敷设温度不低于0℃
6．敷设推荐的允许弯曲半径：非铠装电缆不小于电缆外径的6倍
铠装电缆不小于电缆外径12倍
氟塑料J缘和护套材料电缆不小于电缆外径的8倍
四：基本型号及M称
1.耐火电力电缆
表1
|
型号
|
产品M称
|
|
NH-VV
|
阻燃聚氯乙烯J缘和护套耐火控制电缆
|
|
NH-FF
|
氟塑料J缘和护套耐火控制电缆
|
|
NH-VDVD
|
低烟低卤阻燃聚氯乙烯J缘和护套耐火控制电缆
|
|
NH-YDYD
|
低烟无卤阻燃聚烯烃J缘和护套耐火控制电缆
|
|
备注：铠装电缆型号后加22
|
|
2.耐火控制电缆
|
型号
|
产品M称
|
|
NH-KVV
|
阻燃聚氯乙烯J缘和护套耐火控制电缆
|
|
NH-KVVP
|
阻燃聚氯乙烯J缘和护套铜丝编织屏蔽耐火控制电缆
|
|
NH-KVVP2
|
阻燃聚氯乙烯J缘和护套铜带绕包屏蔽耐火控制电缆
|
|
NH-KFF
|
氟塑料J缘和护套耐火控制电缆
|
|
NH-KFFP
|
氟塑料J缘和护套铜丝编织屏蔽耐火控制电缆
|
|
NH-KFFP2
|
氟塑料J缘和护套铜带绕包屏蔽耐火控制电缆
|
|
NH-KVDVD
|
低烟低卤阻燃聚氯乙烯J缘和护套耐火控制电缆
|
|
NH-KVDVDP
|
低烟低卤阻燃聚氯乙烯J缘和护套铜丝编织屏蔽耐火控制电缆
|
|
NH-KVDVDP2
|
低烟低卤阻燃聚氯乙烯J缘和护套铜丝编织屏蔽耐火控制电缆
|
|
NH-KYDYD
|
低烟无卤阻燃聚烯烃J缘和护套耐火控制电缆
|
|
NH-KYDYDP
|
低烟无卤阻燃聚烯烃J缘和护套铜丝编织屏蔽耐火控制电缆
|
|
NH-KYDYDP2
|
低烟无卤阻燃聚烯烃J缘和护套铜丝编织屏蔽耐火控制电缆
|
|
NH-KYJV
|
交联聚乙烯J缘阻燃聚氯乙烯护套耐火控制电缆
|
|
NH-KYJVP
|
交联聚乙烯J缘阻燃聚氯乙烯护套铜丝编织屏蔽耐火控制电缆
|
|
NH-KYJVP2
|
交联聚乙烯J缘阻燃聚氯乙烯护套铜带绕包屏蔽耐火控制电缆
|
|
备注：铠装电缆型号后加22，软结构电缆屏蔽种类可采用P2、P3等形式。
|
|
五：代号M称和含义
|
项目
|
代号
|
说明
|
|
耐火特性
|
NH
|
耐火电缆A或B
|
|
系列代号
|
K
|
控制电缆
|
|
J缘材料
|
V
|
聚氯乙烯、阻燃聚氯乙烯
|
|
Y
|
聚乙烯
|
|
|
YD
|
低烟无卤聚烯烃(YDJ低烟无卤交联聚烯烃)
|
|
|
YJ
|
交联聚乙烯
|
|
|
F
|
氟塑料分200℃和260℃两种
|
|
|
护套材料
|
V
|
聚氯乙烯、阻燃聚氯乙烯
|
|
F
|
氟塑料分200℃和260℃两种
|
|
|
YD
|
低烟无卤聚烯烃
|
|
|
屏蔽材料
|
P
|
铜丝编织屏蔽
|
|
P2
|
铜带绕包屏蔽
|
|
|
P3
|
铝塑绕包屏蔽
|
|
|
铠装材料
|
22
|
钢带铠装聚氯乙烯护套
|
|
32
|
钢丝铠装聚氯乙烯护套
|
|
|
导体结构
|
A
|
单股导体
|
|
B
|
7股绞合导体
|
|
|
R
|
多股绞合导体
|
表2
六：主要技术指标
|
性能项目
|
单位
|
技术指标
|
|
20℃导体直流电阻≤
|
Ω/km
|
参照表
|
|
试验电压
|
|
3.5/5min
|
|
J缘电阻
|
MΩ/km
|
500
|
|
耐火特性
|
|
GB12666.6A类或B类
|
|
阻燃特性
|
|
GB12666.5A类或B类
|
