1、适用范围
海洋工程用脐带电缆适用于海底挖沟、海底打捞、海底采矿、海洋勘探、海底机器人……以及大型海底旅游项目等海洋工程。低烟无卤屏蔽电缆
2、执行标准
产品执行企业标准Q/ZL 23-2008《海洋工程用脐带电缆》。
3、电缆型号、规格
电缆的型号、规格根据用户的实际使用要求确定。
4、电缆使用特性
海洋工程用脐带电缆是一种集电力传输、数字信号和视频信号传输……以及气体或液体输送等多功能于一体的高技术综合型电缆。
4.1 电缆的额定电压根据用户的实际需要确定，通常可为450/750V、0.6/1kV、1.8/3kV和3.6/6kV，电力传输功率大，能给海底动力设备提供强大的电力。
4.2 电缆具有结构稳定、性能优良的电磁兼容设计，能确保电缆具有良好的信号传输质量。工作频率为1～100MHz。
4.3 电缆护套材料采用耐水性能优异的热塑性弹性体材料，机械强度高，耐磨性好，电缆的水密封性能优异。电缆具有高可靠性和耐用性。
4.4 电缆的铠装层可设计成扭矩平衡性能好钢丝铠装结构，电缆具有良好的自然垂性，不易发生扭转。
4.5 电缆的小弯曲半径为电缆直径的10倍。

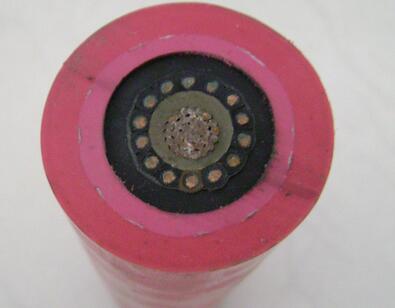

5、典型电缆结构示意图
海洋工程用脐带电缆
1—数字通信电缆屏蔽层； 2—数字通信电缆J缘；
3—数字通信电缆导体； 4—射频同轴电缆护套；
5—射频同轴电缆外导体； 6—射频同轴电缆J缘；
7—射频同轴电缆内导体； 8—内动力线芯导体；
9—内动力线芯J缘； 10—填充条；
11—外动力线芯J缘； 12—外动力线芯导体；
13—外护套； 14—镀锌钢丝铠装内钢丝；
15—镀锌钢丝铠装外钢丝。
