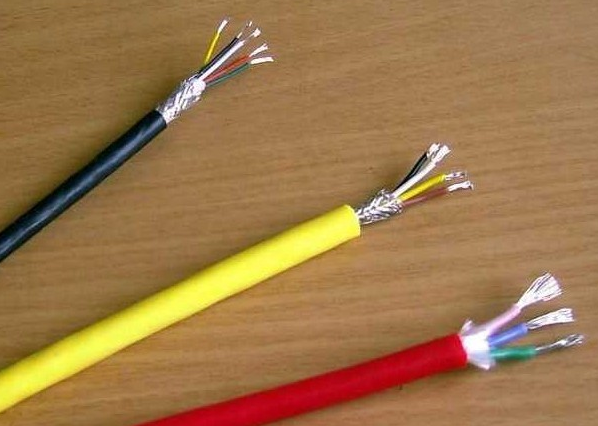

一、产品用途
本系列产品适用于交流额定电压 450/750V 及以下控制、监控回路及保护线路等场合，特别适用于核电站、地铁、剧院等放心系数要求高的重要场所。
二、产品标准
1 、结构和相关理化性能参照采用 GB9330-88 。
2 、阻燃性能参照采用 GB/T18380.3-2001(A 类、 B 类或 C 类 ) 。
3 、无卤低烟性能参照采用 GB/T17650.2 ， GB/T17651.2 。
4 、环保性能参照和 EN 71-3 （ A1 ： 2000 ）《特定元素的过境规定（重金属含量的过境规定）》。
三、型号M称（见表 1 ）
|
型号
|
M称
|
| WDZA-KYJY-HH WDZB-KYJY-HH WDZC-KYJY-HH |
无卤低烟阻燃 A （ B 、 C ）类环保铜芯化学交联聚烯烃J缘聚烯烃护套控制电缆 |
| WDZA-KYJYP-HH WDZB-KYJYP-HH WDZC-KYJYP-HH |
无卤低烟阻燃 A （ B 、 C ）类环保铜芯化学交联聚烯烃J缘聚烯烃护套编织屏蔽控制电缆 |
| WDZA-KYJYP 2 -HH WDZB-KYJYP 2 -HH WDZC-KYJYP 2 -HH |
无卤低烟阻燃 A （ B 、 C ）类环保铜芯化学交联聚烯烃J缘聚烯烃护套铜带屏蔽控制电缆 |
| WDZA-KYJY22-HH WDZB-KYJY22-HH WDZC-KYJY22-HH |
无卤低烟阻燃 A （ B 、 C ）类环保铜芯化学交联聚烯烃J缘聚烯烃护套钢带铠装控制电缆 |
四、产品规格（见表 2 ）
|
型号
标称截面 mm2 |
WDZA-KYJY-HH
WDZB-KYJY-HH WDZC-KYJY-HH |
WDZA-KYJYP-HH
WDZB-KYJYP-HH WDZC-KYJYP-HH |
WDZA-KYJYP 2 -HH
WDZB-KYJYP 2 -HH WDZC-KYJYP 2 -HH |
WDZA-KYJY22-HH
WDZB-KYJY22-HH WDZC-KYJY22-HH |
| 0.75 | 2 ～ 61 芯 | 2 ～ 61 芯 | 4 ～ 61 芯 | 4 ～ 61 芯 |
| 1.0 | 2 ～ 61 芯 | 2 ～ 61 芯 | 4 ～ 61 芯 | 4 ～ 61 芯 |
| 1.5 | 2 ～ 61 芯 | 2 ～ 61 芯 | 4 ～ 61 芯 | 4 ～ 61 芯 |
| 2.5 | 2 ～ 61 芯 | 2 ～ 61 芯 | 4 ～ 61 芯 | 4 ～ 61 芯 |
| 4 | 2 ～ 61 芯 | 2 ～ 14 芯 | 4 ～ 14 芯 | 4 ～ 14 芯 |
| 6 | 2 ～ 61 芯 | 2 ～ 14 芯 | 4 ～ 14 芯 | 4 ～ 14 芯 |
| 10 | 2 ～ 61 芯 | 2 ～ 10 芯 | 4 ～ 10 芯 | 4 ～ 10 芯 |
五 、结构简图
WDZA-KYJY-HH WDZA-KYJYP-HH
WDZB-KYJY-HH WDZB-KYJYP-HH
WDZC-KYJY-HH WDZC-KYJYP-HH
WDZA-KYJYP 2 -HH WDZA-KYJY22-HH
WDZB-KYJYP 2 -HH WDZB-KYJY22-HH
WDZC-KYJYP 2 -HH WDZC-KYJY22-HH
1--- 铜芯导体； 2--- 交联聚烯烃J缘； 3--- 成缆包带； 4--- 铜丝编织屏蔽；
5--- 铜带屏蔽； 6--- 内护层； 7--- 钢带铠装； 8--- 聚烯烃护套。
六、使用特性
1 、额定电压为：相电压 / 线电压是 450/750V 。
2 、高长期工作温度不超过 90 ℃ 。
3 、敷设时的环境温度在 -25 ℃ 及以上。
4 、敷设时的小弯曲半径：无铠装层的电缆，应为电缆外径的 6 倍；有铠装或铜带屏蔽结构的电缆，应为电缆外径的 12 倍；有屏蔽结构的电缆，应为电缆外径的 6 倍。
七、技术性能
1 、导体直流电阻见表 3 。
|
标称截面 mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
|
20 ℃ 直流电阻 |
24.5 |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
2 、J缘电阻
90 ℃ 时J缘体积电阻率ρ≥ 1011 Ω • cm ；
90 ℃ 时J缘电阻常数 K i ≥ 0.367M Ω• km 。
3 、耐压试验
电缆经受 3500V 交流电压试验， 5min 内不击穿。
4 、 燃烧试验
成束燃烧试验：通过 GB/T18380.3-2001 规定的成束燃烧试验（ A 类、 B 类、 C 类）；
燃烧烟密度试验：透光率 ≥ 60% ；
燃烧气体腐蚀性试验： PH 值 ≥ 4.3 ，电导率≤ 10µS/mm 。
5 、J缘热延伸试验 （ 200 ℃ ， 0.2MPa ， 15min ）
负荷下伸长率 ≤ 175% ，冷却后长期变形率 ≤ 25% 。
6 、J缘和护套的力学性能
交联聚烯烃J缘：原始抗张强度 ≥ 10MPa ；原始断裂伸长率 ≥125% ；
老化后抗张强度变化率≤± 30% ；老化后断裂伸长率 ≤±30% 。
聚烯烃护套： 原始抗张强度 ≥ 9MPa ；原始断裂伸长率 ≥125% ；
老化后抗张强度变化率≤± 30% ；老化后断裂伸长率 ≤±30% 。
八、产品特点
1 、不含卤素，也几乎不含 “铅、***、***、锑、镉、铬、硒、钡”等八种有毒有害重金属元素；
2 、成束燃烧试验可达到 A 类，燃烧时发烟量少，透光率高；
3 、燃烧无腐蚀性气体产生；
4 、热稳定性好，寿命长；
5 、良好的耐寒性、耐化学性；
6 、J缘电阻高；
7 、电缆长时间受潮，J缘电阻不会下降。
九、交货长度
1 、电缆交货成圈长度为 100m ，成盘长度应不小于 100m ；
2 、允许长度不小于 10m 的短段交货，其数量不超过交货总长度的 10% ；
3 、根据双方的协议，允许任何长度交货；
4 、长度计量误差不超过± 0.5% 。
