交联聚乙烯J缘控制电缆
本产品适用于交流额定电压450/750V及以下控制，监控回路及保护线路等场合使用。
一、销售执行标准 GB/T9330-2008
二、使用特性
1、电缆导体的长期允许工作温度为90℃。
2、电缆的敷设温度应不低于0℃，推荐的允许弯曲半径：
无铠装层的电缆，应不小于电缆外径的8倍。
有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍。
三、产品型号中各字母代表意义
1、系列代号………………………………………K
２、材料代号
铜导体……………………………………………省略
交联聚乙烯或交联聚烯烃J缘…………………YJ
聚氯乙烯护套……………………………………V
聚乙烯或聚烯烃护套………………………… Y
3.结构特征代号
编织屏蔽…………………………………………P
铜带屏蔽…………………………………………P2
软结构……………………………………………R
铝/塑复合薄膜屏蔽…………………………… P3
双钢带铠装………………………………………2
钢丝铠装…………………………………………3
三、电缆型号
| 型号 | 产品M称 |
| KYJV | 铜芯交联聚乙烯J缘聚氯乙烯护套控制电缆 |
| KYJVP | 铜芯交联聚乙烯J缘聚氯乙烯护套铜丝编织屏蔽控制电缆 |
| KYJVP2 | 铜芯交联聚乙烯J缘聚氯乙烯护套铜带屏蔽控制电缆 |
| KYJVP3 | 铜芯交联聚乙烯J缘聚氯乙烯护套铝塑复合带屏蔽控制电缆 |
| KYJV22 | 铜芯交联聚乙烯J缘聚氯乙烯护套钢带铠装控制电缆 |
| KYJVP2-22 | 铜芯交联聚乙烯J缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆 |
| KYJV32 | 铜芯交联聚乙烯J缘聚氯乙烯护套钢丝铠装控制电缆 |
注：①用户需要阻燃型产品，订货时应在原型号前加”ZA-、ZB-、ZC-”, 如：ZA-KYJV型等。
②根据用户需要，还可提供销售未列出的型号的产品，如： KYJVP2-23、KYJY33等。

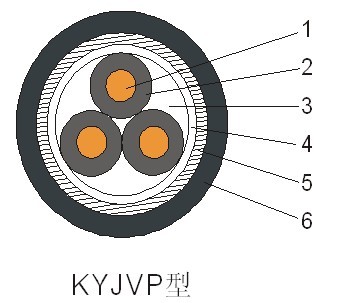

四、产品结构示意图
1、导体 2、交联聚乙烯J缘 3、填充 4、聚酯带 5、铜丝编织屏蔽
6、聚氯乙烯护套
1、导体 2、交联聚乙烯J缘 3、聚酯带 4、铝带或铜带绕包屏蔽
5、内衬层 铠装层 7、聚氯乙烯护套
五、技术参数
1、成品电缆导体20℃时直流电阻：
| 项目 | 单位 | 技术指标 | |||||||
| 20℃时导体直流电阻 | Ω/km | 截面mm2 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 |
| A、B类 | 24.5 | 18.1 | 12.2 | 7.41 | 4.61 | 3.08 | 1.83 | ||
| R类 | 26.0 | 19.5 | 13.3 | 7.98 | / | / | / | ||
2、成品电缆应经受3.0kV/5min工频交流电压试验，J缘不击穿。
3、90℃时的J缘电阻：
| 项目 | 单位 | 技术指标 | |||||||
| 90℃时J缘电阻 | MΩ.km | 截面mm2 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 |
| A类 | 1.20 | 1.10 | 1.10 | 1.0 | 0.85 | 0.70 | / | ||
| B类 | 1.4 | 1.30 | 1.0 | 0.90 | 0.77 | 0.65 | 0.65 | ||
4、交联聚乙烯J缘控制电缆的耐热性、耐寒性、耐化学性、J缘电阻和使用寿命远优于聚氯乙烯。
