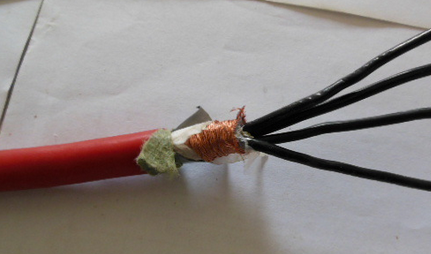

FFP耐温屏蔽电缆
一、执行标准 FFP耐温屏蔽电缆执行企业标准。 阻燃耐火特性试验符合GB/T12666-2008
二、产品特点及用途
FFP耐温屏蔽电缆适用于交流额定电压0.6/1kV及以下作固定敷设用输配线路、动力传输或电机引接线，具有耐高温、耐腐蚀、耐酸碱及腐蚀性气体、防水等特性，高温环境电气性能稳定，载流量大，使用寿命长，广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。
三、FFP耐温屏蔽电缆使用特性
1．交流额定电压：U0/U 0.6/1kV
2．高工作温度：聚全氟乙丙烯(F46)J缘不超过
可溶性聚四氟乙烯(PFA)J缘不超过
3. 低环境温度：氟聚合物J缘和护套
固定敷设
4．电缆安装敷设温度应不低于
5.电缆允许弯曲半径：单芯电缆不小于电缆外径的15倍
多芯电缆不小于电缆外径的10倍
四、产品型号及M称
|
型号 |
产品M称 |
|
FF |
铜芯氟聚合物J缘和护套电力电缆 |
|
FF-22 |
铜芯氟聚合物J缘和护套钢带铠装电力电缆 |
|
FFP |
铜芯氟聚合物J缘和护套铜丝编织屏蔽电力电缆 |
|
ZR-FF |
铜芯氟聚合物J缘及护套阻燃电力电缆 |
|
ZR-FF22 |
铜芯氟聚合物J缘及护套钢带铠装阻燃电力电缆 |
|
ZR-FF32 |
铜芯氟聚合物J缘及护套钢丝铠装阻燃电力电缆 |
|
ZR-FV22 |
铜芯氟聚合物J缘阻燃聚氯乙烯护套钢带铠装电力电缆 |
|
ZR-FV32 |
铜芯氟聚合物J缘阻燃聚氯乙烯护套钢丝铠装电力电缆 |
|
FG |
铜芯氟塑料J缘硅橡胶护套电力电缆 |
|
FG22 |
铜芯氟聚合物J缘硅橡胶护套钢带铠装电力电缆 |
|
FG32 |
铜芯氟聚合物J缘硅橡胶护套钢丝铠装电力电缆 |
|
ZR-FVF |
铜芯氟聚合物J缘阻燃丁腈聚氯乙烯护套电力电缆 |
|
ZR-FVF-22 |
铜芯氟聚合物J缘阻燃丁腈聚氯乙烯护套钢带铠装电力电缆 |
|
ZR-FVF-32 |
铜芯氟聚合物J缘阻燃丁腈聚氯乙烯护套钢丝铠装电力电缆 |
|
FGB |
铜芯氟聚合物J缘硅橡胶护套扁型电力电缆 |
备注：软结构电力电缆在原型号中加R，导体线芯中铜丝可以采用镀锡。
五、代号M称和含义
|
代号 |
代号含义 |
|
F |
氟聚合物 |
|
VF |
丁腈胶 |
|
G |
硅橡胶 |
|
ZR(V) |
阻燃聚氯乙烯(分阻燃 |
|
22 |
钢带铠装 |
|
32 |
细钢丝铠装 |
|
P |
铜丝编织屏蔽 |
|
R |
多股绞合导体 |
注：交货长度 电缆成盘交货，允许长度不小于
