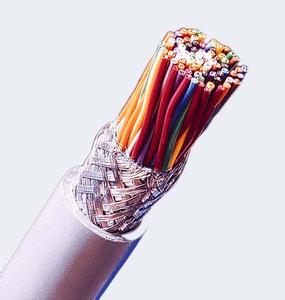

HS F-EF CY JZ高柔性拖链屏蔽数据电缆

高 柔性拖链屏蔽数据电缆用于控制测量及动力电路中,并应用于自动化行业、装配线、销售线等。与拖链并用时,效果更佳。这种电缆还适用于有自由移动的中等机械 应力的场合。采用铜丝编织屏蔽,用于对抗电磁干扰要求较高的场合。可在潮湿环境下使用,在适用的温度范围内,露天适用须加防护紫外线装置。

在线咨询全国热线
18855017299

 【简单介绍】

高 柔性拖链屏蔽数据电缆用于控制测量及动力电路中,并应用于自动化行业、装配线、销售线等。与拖链并用时,效果更佳。这种电缆还适用于有自由移动的中等机械 应力的场合。采用铜丝编织屏蔽,用于对抗电磁干扰要求较高的场合。可在潮湿环境下使用,在适用的温度范围内,露天适用须加防护紫外线装置。

    【详细说明】



高柔性拖链屏蔽数据电缆结构

导线:精绞超细裸铜丝导体,符合DIN VDE 0295 D6类D4栏导体和IEC 60228D6类导体规定

J缘:特种PVC Z7225芯线J缘

颜色编码:黑色线芯,根据DIN VDE 0293规定用白色数字按顺序编号

线芯结构:J缘线芯以优节距绞合成缆

织物包覆

由镀锡铜丝编织的屏蔽层

护套材料:特种PVC TM2外护套,符合DIN VDE 0281D1部分的规定和HD 21.1的规定

护套颜色:灰色

高柔性拖链屏蔽数据电缆技术参数

额定电压:    U0/U  300/500V

测试电压:    4000V

小弯曲半径:移动安装:7.5 × 电缆外径

 固定安装:5 × 电缆外径

 温度范围:    移动安装:-5℃至+80℃

  固定安装:-40℃至+80℃

抗辐射强度:  高80×106cJ/kg

阻燃特性:    PVC自熄和阻燃性,试验方法B按VDE 0472的804部分和IEC 60332-1部分的规定

J缘电阻:    小20兆欧 × 千米

无有害物质,符合ROHS标准

本产品符合EEC规程73/23(低电压规程)CE的规定

高柔性拖链屏蔽数据电缆用途

用于控制测量及动力电路中,并应用于自动化行业、装配线、销售线等。与拖链并用时,效果更佳。这种电缆还适用于有自由移动的中等机械应力的场合。采用铜丝编织屏蔽,用于对抗电磁干扰要求较高的场合。可在潮湿环境下使用,在适用的温度范围内,露天适用须加防护紫外线装置。

特性

特别耐油

耐化学性

外径小,节省电缆安装所需空间

镀锡铜丝编织屏蔽易焊接,同时可保证数据信号无干扰的传输

※可为客户提供特殊定做
