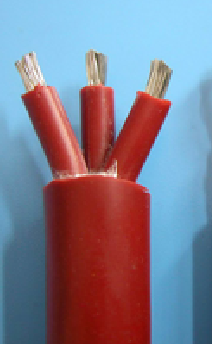

YGC-3*120硅橡胶电缆
一、用途
YGC-3*120硅橡胶电缆硅橡胶电缆硅橡胶扁电缆适用于航空、航天、军工、石油、化工、冶金、电力等易燃高温环境中的电器设备上供输电之用。
二、电缆结构描述
5.1 导体
导体采用符合GB/T 3956要求的铜导体。
导体表面光洁、无油污、无损伤J缘的毛刺、锐边。
5.2 J缘
J缘材料采用硅橡胶材料，J缘紧密挤包在导体上，且容易剥离不伤导体，J缘表面平整、光滑。
J缘厚度符合标准的规定，J缘厚度的平均值不小于标称值，其薄处的厚度不小于标称值的90%-
5.3成缆
J缘线芯绞合成缆，成缆的绞向为右向，成缆后重叠绕包聚酯膜包带，重叠绕包的搭盖率不小于20％。
5.4填充
为使成缆的缆芯圆整，根据需要允许采用非吸湿性材料作为填充。
5.6外护套
外护套材料采用硅橡胶护套材料。
护套紧密挤包在J缘线芯或缆芯上，且容易剥离不伤缆芯。护套表面光洁、色泽均匀。
护套厚度符合标准的规定，护套厚度的平均值不小于标称值，其薄处的厚度不小于标称值的85%-
三、主要技术指标
成品电缆应经受交流50Hz，试验电压3500V，5分钟不击穿。
四、型号、M称及规格
|
型号 |
M称 |
|
|
|
||
|
YGC |
铜芯硅橡胶J缘硅橡胶护套移动用重型电力电缆 |
|
|
YGCB |
铜芯硅橡胶J缘硅橡胶护套移动用重型扁电力电缆 |
|
|
YGZ |
铜芯硅橡胶J缘硅橡胶护套移动用中型电力电缆 |
|
规格：
|
导体芯数 |
1芯 |
2芯 |
3芯 |
4芯、3+1芯 |
5芯、4+1芯、3+2芯 |
|
导体截面 |
1.5～300 |
1.5～300 |
1.5～300 |
4～300 |
4～185 |
注：除以上所列出的规格、芯数以外，如果用户需要其它各种规格、芯数的电缆可以提出，我公司可根据用户的特殊要求专门订制以满足需要。
五、YGC-3*120硅橡胶电缆产品执行标准：Q/HY01-2007
六、YGC-YGCRB硅橡胶电缆使用条件
交流额定工作电压： 0.6/1KV
工作温度：固定敷设：-60℃～
非固定敷设：-40℃～
安装敷设低环境温度：不低于
电缆允许弯曲半径：不小于电缆外径的6倍
电缆有优良的抗氧、耐臭氧、耐紫外线照射性能，长期在室外使用不发生龟裂；有突出的电性能，耐电晕性和耐电弧性也非常好；有优良的物理机械性能，在
七、注意事项：
1 电缆移动使用时温度范围应控制在
2 电缆的编织屏蔽层是防电磁干扰的结构，安装使用时应接通0电位（地电位），防止因电磁场的干扰所产生的静电荷产生电场干扰电缆信号的传输、使所产生的静电荷及时泄漏。该电缆的屏蔽层对磁场也同样具有一定的防护作用。
3 电缆应避免车辆碾压、或硬物体强烈撞击，以免损坏电缆的J缘层或护套。
4 电缆储存时应存放在避免阳光照射的环境条件干燥的通风良好的库房内储存，并避免接触具有腐蚀性的溶剂液体或气体。
