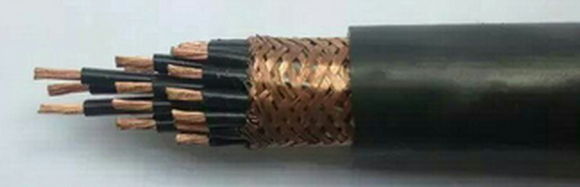

NH-KVDVDP耐火低烟无卤屏蔽电缆
一、产品特点及用途
NH-KVDVDP耐火低烟无卤屏蔽电缆具有较高的耐火性能，经受火焰直接燃烧下，在一定的时间内不发生短路和断路故障，因此，在火灾发生时，有利于减少损失。NH-KVDVDP耐火低烟无卤屏蔽电缆适用于各种火灾危险较大，消防放心重要性较高场所的电气装备及控制系统作连接线。
二、产品执行标准
GB9330-88
三、使用特性
1、交流额定电压：U0/U 450/750V；
2、高工作温度： 交联聚乙烯J缘
低烟无卤阻燃聚烯烃
低烟无卤阻燃交联聚烯烃
3、低环境温度：阻燃聚氯乙烯护套 固定敷设
氟塑料J缘和护套 固定敷设
4、耐火特性
|
符合IEC331规定 |
火焰温度 |
|
符合GB12666.6-A规定 |
火焰温度950 |
|
符合GB12666.6-B规定 |
火焰温度750 |
5、电缆安装敷设温度不低于
6、敷设推荐的允许弯曲半径：非铠装电缆不小于电缆外径的6倍，铠装电缆不小于电缆外径的12倍.
四、基本型号及M称
|
型 号 |
产 品 M 称 |
|
NH-KVV |
阻燃聚氯乙烯J缘和护套耐火控制电缆 |
|
NH-KVVP |
阻燃聚氯乙烯J缘和护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KVVP2 |
阻燃聚氯乙烯J缘和护套铜带绕包屏蔽耐火控制电缆 |
|
NH-KFF |
氟塑料J缘和护套耐火控制电缆 |
|
NH-KFFP |
氟塑料J缘和护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KFFP2 |
氟塑料J缘和护套铜带绕包屏蔽耐火控制电缆 |
|
NH-KVDVD |
低烟低卤阻燃聚氯乙烯J缘和护套耐火控制电缆 |
|
NH-KVDVDP |
低烟低卤阻燃聚氯乙烯J缘和护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KVDVDP2 |
低烟低卤阻燃聚氯乙烯J缘和护套铜带绕包屏蔽耐火控制电缆 |
|
NH-KYDYD |
低烟无卤阻燃聚烯烃J缘和护套耐火控制电缆 |
|
NH-KYDYDP |
低烟无卤阻燃聚烯烃J缘和护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KYDYDP2 |
低烟无卤阻燃聚烯烃J缘和护套铜带绕包屏蔽耐火控制电缆 |
|
NH-KYJV |
交联聚乙烯J缘阻燃聚氯乙烯护套耐火控制电缆 |
|
NH-KYJVP |
交联聚乙烯J缘阻燃聚氯乙烯护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KYJVP2 |
交联聚乙烯J缘阻燃聚氯乙烯护套铜带绕包屏蔽耐火控制电缆 |
备注：铠装电缆型号后加22，软结构电缆屏蔽种类可采用P2、P3等形式。
五、代号M称和含义
|
项 目 |
代 &nbs, p; 号 |
说 明 |
|
耐火特性 |
NH |
耐火电缆A或B |
|
系列代号 |
K |
控制电缆 |
|
J缘材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
Y |
聚乙烯 |
|
|
YD |
低烟无卤聚烯烃(YDJ低烟无卤交联聚烯烃) |
|
|
YJ |
交联聚乙烯 |
|
|
F |
氟塑料分 |
|
|
护套材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
F |
氟塑料分 |
|
|
YD |
低烟无卤聚烯烃 |
|
|
屏蔽材料 |
P |
铜丝编织屏蔽 |
|
P2 |
铜带绕包屏蔽 |
|
|
P3 |
铝塑绕包屏蔽 |
|
|
铠装材料 |
22 |
钢带铠装聚氯乙烯护套 |
|
32 |
钢丝铠装聚氯乙烯护套 |
|
|
导体结构 |
A |
单股导体 |
|
B |
7股绞合导体 |
|
|
R |
多股绞合导体 |
六、NH-KVDVDP耐火低烟无卤屏蔽电缆主要技术指标
|
性能项目 |
单位 |
技术指标 |
|||||
|
|
Ω/KM |
截面mm2 |
0.5 |
0.75 |
1 |
1.5 |
2.5 |
|
A类 |
36.0 |
24.5 |
18.1 |
12.1 |
7.41 |
||
|
R类 |
39.0 |
26.0 |
19.5 |
13.3 |
7.98 |
||
|
试验电压 |
|
2.5KV/5min |
|||||
|
J缘电阻 |
MΩ/KM |
1000 |
|||||
|
耐火电阻 |
|
GB |
|||||
|
阻燃特性 |
|
GB |
|||||
