高温补偿导线AKFFPXR-2*2*1.5为热电偶专用的高温连接线。高温补偿导线AKFFPXR-2*2*1.5具有优良的耐腐蚀性能，几乎不溶于任何有机溶剂，可耐油、耐酸碱等；具有优良的电J缘性能，不吸潮，J缘电阻大；具有阻燃性能。
一、产品执行标准 ：高温补偿导线AKFFPXR-2*2*1.5 按照GB/T4989标准制造。
二、型号
|
型号 |
M称 |
|
AKFFPXR200 |
K型热电偶专用高温屏蔽电缆 |
|
ANFFPXR200 |
N型热电偶专用高温屏蔽电缆 |
|
AEFFPXR200 |
E型热电偶专用高温屏蔽电缆 |
|
AJFFPXR200 |
J型热电偶专用高温屏蔽电缆 |
|
ATFFPXR200 |
T型热电偶专用高温屏蔽电缆 |
三、使用特性
1、工作温度：电缆导体长期工作温度为200℃。
2、弯曲半径：电缆弯曲半径不低于电缆外径的10倍。
3、阻燃特性：符合GB19666-2005。

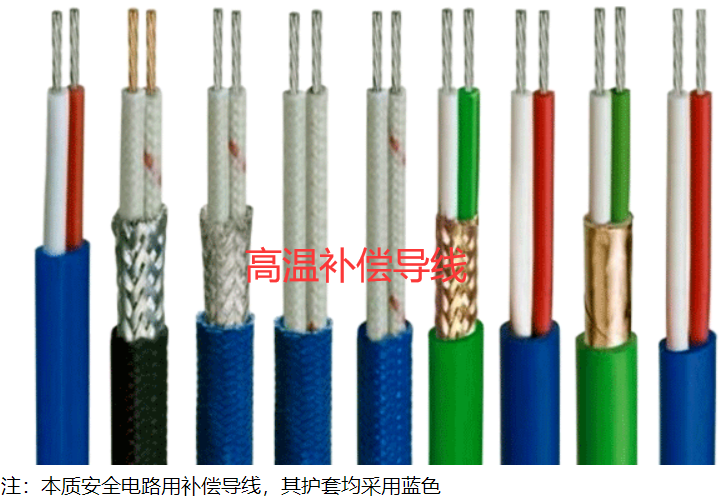

三、产品结构示意图：
四、性能参数表
|
项目 |
单位 |
技术指标 |
|
J缘电阻 |
MΩ |
25 |
|
电压试验 |
V |
500V 1min 不击穿 |
五、结构尺寸
|
型号 |
规格 |
参考外径 mm |
|
AKFFPXR200（Kx） |
1*2*0.5 |
5.0±1.0 |
|
1*2*1.0 |
5.8±1.0 |
|
|
1*2*1.5 |
6.7±1.0 |
|
|
1*2*2.0 |
7.2±1.0 |
|
|
2*2*0.5 |
7.7±1.0 |
|
|
2*2*1.0 |
9.2±1.0 |
|
|
2*2*1.5 |
10.8±1.0 |
|
|
2*2*2.0 |
11.7±1.0 |
|
|
3*2*0.5 |
8.4±1.0 |
|
|
3*2*1.0 |
10.0±1.0 |
|
|
3*2*1.5 |
11.8±1.0 |
|
|
3*2*2.0 |
12.8±1.0 |
|
|
4*2*0.5 |
9.1±1.0 |
|
|
4*2*1.0 |
10.8±1.0 |
|
|
4*2*1.5 |
12.8±1.0 |
|
|
4*2*2.0 |
13.9±1.0 |
