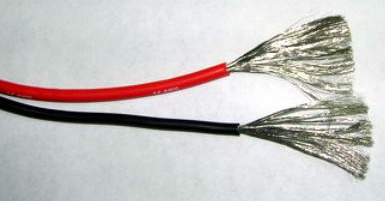

KFFRX耐高温屏蔽电缆
1.产品特点及用途
KFFRX耐高温控制电缆适用于交流额定电压（UO/U）450/750V及以下控制、监控回路、保护线路等场合，具有耐高、低温、耐酸碱、耐油及腐蚀性气体和高阻燃等优异性能，广泛适用于石油、化工、电力、冶金等行业在高温及恶劣环境中作电器、仪表、自动控制系统的传输线。
2.产品执行标准
KFFRX耐高温控制电缆执行标准:参照:GB/T9330-2008标准.
3.使用特性
1．交流额定电压（UO/U):450/750V
2．电缆导体长期允许工作温度为200℃和260℃两种,聚氯乙烯护套电缆环境温度不超过105℃。
3．低环境温度：固定敷设 -60℃，非固定敷设 -15℃。
4. 安装敷设温度： 氟塑料J缘及护套的电缆敷设温度不低于 -25℃；氟塑料J缘聚氯乙烯护套的电缆敷设温度不低于0℃。
5. 小弯曲半径：非铠装电缆不小于电缆外径的8倍； 铠装电缆不小于电缆外径的16倍。
4. 2.产品执行标准
KFFRX耐高温控制电缆主要技术指标
|
项 目 |
技术指标 |
||||||||
|
20℃时导体直流 |
导体种类 |
截面(mm2) |
|||||||
|
0.50 |
0.75 |
1.0 |
1.5 |
2.5 |
4.0 |
6.0 |
|||
|
A、B类 |
镀锡 |
36.7 |
24.8 |
18.2 |
12.2 |
7.56 |
4.70 |
3.11 |
|
|
不镀锡 |
36.0 |
24.5 |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
||
|
R类铜芯 |
镀锡 |
40.1 |
26.7 |
20.0 |
13.7 |
8.21 |
5.09 |
3.39 |
|
|
不镀锡 |
39.0 |
26.0 |
19.5 |
13.3 |
7.98 |
4.95 |
3.30 |
||
|
试验电压 |
3000 V/5min |
||||||||
|
J缘电阻 |
20℃≥1000MΩ·km |
||||||||
|
阻燃特性 |
符合国标GB/T18380.3-2001的规定 |
||||||||
5.产品型号及M称
|
产品型号 |
产品M称 |
|
KFV |
单股铜芯氟塑料J缘105℃阻燃聚氯乙烯护套耐高温控制电缆 |
|
KFVP |
单股铜芯氟塑料J缘铜丝编织总屏蔽105℃阻燃聚氯乙烯护套耐高温控制电缆 |
|
KFV22 |
单股铜芯氟塑料J缘内钢带铠装105℃阻燃聚氯乙烯护套耐高温控制电缆 |
|
KFVP22 |
单股铜芯氟塑料J缘铜丝编织总屏蔽内钢带铠装105℃阻燃聚氯乙烯护套耐高温控制电缆 |
|
KFVX |
单股镀锡铜芯氟塑料J缘105℃阻燃聚氯乙烯护套耐高温控制电缆 |
|
KFVP1X |
单股镀锡铜芯氟塑料J缘镀锡铜丝编织总屏蔽105℃阻燃聚氯乙烯护套耐高温控制电缆 |
|
KFV22X |
单股镀锡铜芯氟塑料J缘内钢带铠装105℃阻燃聚氯乙烯护套耐高温控制电缆 |
|
KFVP1-22X |
单股镀锡铜芯氟塑料J缘镀锡铜丝编织总屏蔽内钢带铠装105℃阻燃聚氯乙烯护套耐高温控制电缆 |
|
KFVR |
多股铜芯氟塑料J缘105℃阻燃聚氯乙烯护套耐高温控制软电缆 |
|
KFVRP |
多股铜芯氟塑料J缘铜丝编织总屏蔽105℃阻燃聚氯乙烯护套耐高温控制软电缆 |
|
KFVR22 |
多股铜芯氟塑料J缘内钢带铠装105℃阻燃聚氯乙烯护套耐高温控制软电缆 |
|
KFVRP22 |
多股铜芯氟塑料J缘铜丝编织总屏蔽内钢带铠装105℃阻燃聚氯乙烯护套耐高温控制软电缆 |
|
KFVRX |
多股镀锡铜芯氟塑料J缘105℃阻燃聚氯乙烯护套耐高温控制软电缆 |
|
KFVRP1X |
多股镀锡铜芯氟塑料J缘镀锡铜丝编织总屏蔽105℃阻燃聚氯乙烯护套耐高温控制软电缆 |
|
KFVR22X |
多股镀锡铜芯氟塑料J缘内钢带铠装105℃阻燃聚氯乙烯护套耐高温控制软电缆 |
|
KFVRP1-22X |
多股镀锡铜芯氟塑料J缘镀锡铜丝编织总屏蔽内钢带铠装105℃阻燃聚氯乙烯护套耐高温控制软电缆 |
|
KFF |
单股铜芯氟塑料J缘氟塑料护套耐高温控制电缆 |
|
KFFP |
单股铜芯氟塑料J缘铜丝编织总屏蔽氟塑料护套耐高温控制电缆 |
|
KFF24 |
单股铜芯氟塑料J缘内钢带铠装氟塑料护套耐高温控制电缆 |
|
KFFP24 |
单股铜芯氟塑料J缘铜丝编织总屏蔽内钢带铠装氟塑料护套耐高温控制电缆 |
|
KFFX |
单股镀锡铜芯氟塑料J缘氟塑料护套耐高温控制电缆 |
|
KFFP1X |
单股镀锡铜芯氟塑料J缘镀锡铜丝编织总屏蔽氟塑料护套耐高温控制电缆 |
|
KFF24X |
单股镀锡铜芯氟塑料J缘内钢带铠装氟塑料护套耐高温控制电缆 |
|
KFFP1-24X |
单股镀锡铜芯氟塑料J缘镀锡铜丝编织总屏蔽内钢带铠装氟塑料护套耐高温控制电缆 |
|
KFFR |
多股铜芯氟塑料J缘氟塑料护套耐高温控制软电缆 |
|
KFFRP |
多股铜芯氟塑料J缘铜丝编织总屏蔽氟塑料护套耐高温控制软电缆 |
|
KFFR24 |
多股铜芯氟塑料J缘内钢带铠装氟塑料护套耐高温控制软电缆 |
|
KFFRP24 |
多股铜芯氟塑料J缘铜丝编织总屏蔽内钢带铠装氟塑料护套耐高温控制软电缆 |
|
KFFRX |
多股镀锡铜芯氟塑料J缘氟塑料护套耐高温控制软电缆 |
|
KFFRP1X |
多股镀锡铜芯氟塑料J缘镀锡铜丝编织总屏蔽氟塑料护套耐高温控制软电缆 |
|
KFFR24X |
多股镀锡铜芯氟塑料J缘内钢带铠装氟塑料护套耐高温控制软电缆 |
|
KFFRP1-24X |
多股镀锡铜芯氟塑料J缘镀锡铜丝编织总屏蔽内钢带铠装氟塑料护套耐高温控制软电缆 |
|
KFG |
单股铜芯氟塑料J缘硅橡胶护套耐高温控制电缆 |
|
KFGP |
单股铜芯氟塑料J缘硅橡胶护套耐高温控制电缆 |
|
KFGP25 |
单股铜芯氟塑料J缘内钢带铠装硅橡胶护套耐高温控制电缆 |
|
KFGP25 |
单股铜芯氟塑料J缘铜丝编织总屏蔽内钢带铠装硅橡胶护套耐高温控制电缆 |
|
KFGX |
单股镀锡铜芯氟塑料J缘硅橡胶护套耐高温控制电缆 |
|
KFGP1X |
单股镀锡铜芯氟塑料J缘镀锡铜丝编织总屏蔽硅橡胶护套耐高温控制电缆 |
|
KFG25X |
单股镀锡铜芯氟塑料J缘内钢带铠装硅橡胶护套耐高温控制电缆 |
|
KFGP1-25X |
单股镀锡铜芯氟塑料J缘镀锡铜丝编织总屏蔽内钢带铠装硅橡胶护套耐高温控制电缆 |
|
KFGR |
多股铜芯氟塑料J缘硅橡胶护套耐高温控制软电缆 |
|
KFGRP |
多股铜芯氟塑料J缘铜丝编织总屏蔽硅橡胶护套耐高温控制软电缆 |
|
KFGR25 |
多股铜芯氟塑料J缘内钢带铠装硅橡胶护套耐高温控制软电缆 |
|
KFGRP25 |
多股铜芯氟塑料J缘铜丝编织总屏蔽内钢带铠装硅橡胶护套耐高温控制软电缆 |
|
KFGRX |
多股镀锡铜芯氟塑料J缘硅橡胶护套耐高温控制软电缆 |
|
KFGRP1X |
多股镀锡铜芯氟塑料J缘镀锡铜丝编织总屏蔽硅橡胶护套耐高温控制软电缆 |
|
KFGR25X |
多股镀锡铜芯氟塑料J缘内钢带铠装硅橡胶护套耐高温控制软电缆 |
|
KFGRP1-25X |
多股镀锡铜芯氟塑料J缘镀锡铜丝编织总屏蔽内钢带铠装硅橡胶护套耐高温控制软电缆 |
注：根据用户设计需求，也可以销售“P2型”、“P3型”电缆。

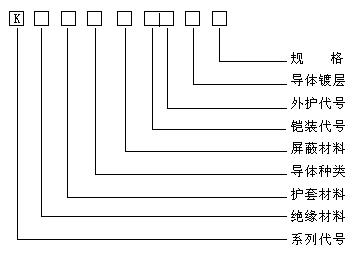

6.型号说明
|
项 目 |
代 号 |
说 明 |
|
系列代号 |
K |
控制电缆 |
|
J缘材料 |
F |
氟塑料 |
|
护套材料 |
V |
105℃阻燃聚氯乙烯 |
|
铠装代号 |
2 |
钢带铠装 |
|
外护代号 |
2 |
105℃阻燃聚氯乙烯外护层 |
|
屏蔽材料 |
/ |
无屏蔽可省略 |
|
导体镀层 |
/ |
无镀层（可省略） |
|
导体种类 |
A |
单根导体（可省略） |
|
规格 |
- |
芯数×导体标称截面(mm2) |
