多芯风能电缆

在线咨询全国热线
18855017299

                                       多芯风能电缆

适用范围 多芯风能电缆适用于自由移动、自由悬挂或固定安装。在自由悬挂的安装环境里,电缆可伴随风机自由扭转。
也适用于风机发电机定子至配电柜相线、PE线;风机发电机转子至配电箱相线;风机配电柜至箱变相线、地线。

电缆高度柔软,可以抵御恶劣的天气,耐油脂,抗机械打击和温度压力。应用范围包括处理设备,移动电
源,工地,舞台和视听设备,港口区和大坝。也可固定于安装石灰,临时建筑和住宅军营,排水和污水处理,
寒冷的环境和恶劣的工业环境中。在单相或三相系统中,大工作电压为Uo/U 476/825V,在直流系统中,
大工作电压为Uo/U 619/1238 V,如果在一个固定的或受保护的安装环境中Uo / U600/1000 V,这些电缆耐
火,耐酸和耐油。

标准及认证

CEI 20-19/4 / 20-35 (EN60

EI 20-19/4 / 20-35 (EN60332-1), IEC 60245-4CE低压73/23/EEC & 93/68/EEC指令., ROHS认证

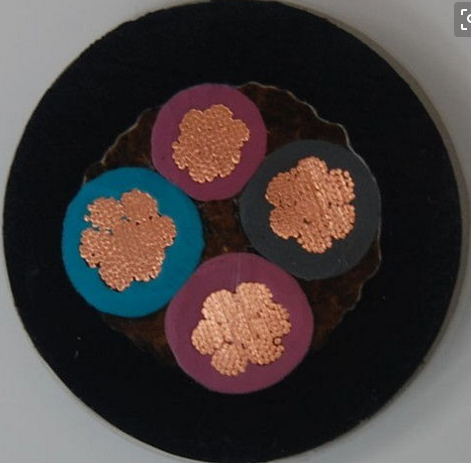

电缆结构

-          多股柔软裸铜导体
-
遵循VDE-0295 Cl 5, IEC 60228 Cl-5
-
橡胶J缘EI4遵循VDE-0282D1部分
-
色彩编码遵循VDE-0293-308HD 186
-
黄绿接地线(三芯及三芯以上)
-
氯丁橡胶护套 EM2

技术特性

-          - 工作电压: 450/750 V
-
测试电压: 2500 V
-
动态弯曲半径: 6 xΦ
-
固定安装弯曲半径: 4.0 xΦ
-
应用时的工作温度: -25 to 60
-
固定安装温度: -40 to 60
短路时可达到的温度: 200
-
阻燃: IEC 60332.1
-
J缘电阻: 20 MΩ x km


H07RN-F多芯风能电缆型号M称


型  号

M    称

H07RN-F

风能发电用(塔筒)耐候型电力电缆

环境条件
海拔高度:1000m
周围空气温度:多年平均气温:10℃
端高气温:50℃
端低气温:-40℃
平均相对湿度:多年平均值:80%
耐受地震能力:水平加速度:0.2g
垂直加速度:0.1g
放心系数:1.67
其中g为重力加速度,其值为9.8m/s?
大风速:30.0m/s
电缆敷设范围
电缆主要敷设范围为空气中或直埋含有水、酸、盐的泥土中。
使用特性
额定电压U0/U450/750V;
电缆使用的长期工作环境温度:-4090℃;
电缆的敷设环境温度不低于-15℃;
电缆的小允许弯曲半径应不小于电缆外径的6倍。
产品介绍
导体
导体应符合IEC60228规定的D五种导体规定的要求。
导体表面应光洁、无油污、无损伤J缘的毛刺,以及凸起或断裂的单线。
隔离层
每根导体外面包覆一层由合适材料制成的隔离层。
J缘
J缘厚度的标称值应符合DIN VDE 0250-4的规定,J缘厚度的平均值不小于标称值,其薄处厚度应不小于标称值的90%-0.1mm。
J缘采用乙丙橡皮J缘,其性能符合DIN VDE 0207-20EI4型J缘料的规定。J缘应紧密挤包在导体上,且应容易剥离而不损伤J缘体、导体或镀层。J缘表面应平整、色泽均匀。
J缘线芯应采用颜色标志或数字标志以示识别,并应符合DIN VDE 0293的规定。
护套
护套厚度的标称值应符合DIN VDE 0250-4的规定。并且外护套的平均值应不小于标称值,其薄处厚度应不小于标称值的85%-0.1mm。
护套采用氯丁或类似弹性体材料,其性能应符合DIN VDE 0207-21EM2型的规定。护套应紧密挤包在绞合的J缘线芯或包覆层上,并且,电缆外护套表面应光洁,色泽均匀。
电缆外径应符合DIN VDE 0250-4Q/321023KLA130的规定。
成品电缆
成品电缆20℃时导体直流电阻值不大于IEC60228中的规定。
成品电缆及J缘线芯应能经受规定的交流额定电压2500V耐压试验,要求5分钟内不发生击穿。
成品电缆J缘的机械物理性能符合DIN VDE 0282-4的规定。
成品电缆护套的机械物理性能符合DIN VDE 0282-4的规定。
成品电缆应能经受-40℃规定的低温性能试验。
成品电缆应能通过IEC60332.1EN 50265-2-1规定的燃烧试验。
成品电缆应能通过EN 60811-2-1规定的耐油性能试验。
成品电缆应能经受正、反各四转为一次、扭转角度不小于 /-150°/m,次数不少于3600次的抗扭转性能试验,要求电缆试验结束后导体不发生断裂、护套表面不产生裂纹。
成品电缆主要工程技术参数见下表:


型号规格

电缆大近似外径  mm

电缆近似重量  kg/km

30℃时空气中载流量  A

H07RN-F    1*240

38.3

2900

744

H07RN-F    1*120

29.0

1800

479

H07RN-F    5*2.5

14.5

315

32

H07RN-F    7*1.5

16.0

340

18

多芯风能电缆型号规格:

芯数/截面积
mm2

股数/每股直径

护套厚度
mm

大外径
mm

标称重量
kg/km

7 X 1.5

30/0.50

0.8

14.6

295

7 X 2.5

50/0.25

0.9

16.6

410

12 X 1.5

30/0.50

0.8

18.9

500

12 X 2.5

50/0.25

0.9

22

720

19 X 1.5

30/0.50

0.8

22.5

715

19 X 2.5

50/0.25

0.9

26

1030

24 X 1.5

30/0.50

0.8

25

900

24 X 2.5

50/0.25

0.9

29

1350

27 X 1.5

30/0.50

0.8

29

1100

27 X 2.5

50/0.25

0.9

33

1521

37 X 1.5

30/0.50

0.8

29.8

1300

37 X 2.5

50/0.25

0.9

36

1900
