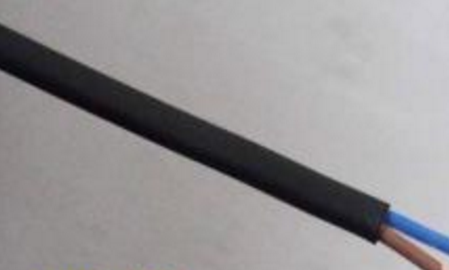

                                                  两芯风能电缆

一. 适用范围

两芯风能电缆适用于自由移动、自由悬挂或固定安装。在自由悬挂的安装环境里,电缆可伴随风机自由扭转。
也可用于风机发电机定子至配电柜相线、PE线;风机发电机转子至配电箱相线;风机配电柜至箱变相线、地线。
.两芯风能电缆型号M称




M

H07RN-F

风能发电用(塔筒)耐候型电力电缆

.H07RN-F两芯类型橡胶电缆 450/750V

芯数/截面积
mm2

股数/每股直径

护套厚度
mm

大外径
mm

标称重量
kg/km

2 X 1.0

32/0.20

0.8

8.4

98

2 X 1.5

30/0.50

0.8

9.4

116

2 X 2.5

50/0.25

0.9

11

164

2 X 4.0

56/0.30

1.0

12.8

232

2 X 6.0

84/0.30

1.0

14.2

297

2 X 10.0

80/0.40

1.2

20.4

573

2 X 16.0

126/0.40

1.2

23

774

2 X 25.0

196/0.40

1.4

27.4

1110

2 X 35.0

276/0.40

1.4

30.8

1474

.成品电缆主要工程技术参数见下表:


型号规格

电缆大近似外径  mm

电缆近似重量  kg/km

30℃时空气中载流量  A

H07RN-F    1*240

38.3

2900

744

H07RN-F    1*120

29.0

1800

479

H07RN-F    5*2.5

14.5

315

32

H07RN-F    7*1.5

16.0

340

18

.环境条件
海拔高度:1000m
周围空气温度:多年平均气温:10
端高气温:50
端低气温:-40
平均相对湿度:多年平均值:80%
耐受地震能力:水平加速度:0.2g
垂直加速度:0.1g
放心系数:1.67
其中g为重力加速度,其值为9.8m/s²
大风速:30.0m/s
电缆敷设范围
电缆主要敷设范围为空气中或直埋含有水、酸、盐的泥土中。
使用特性
额定电压U0/U450/750V
电缆使用的长期工作环境温度:-4090℃;
电缆的敷设环境温度不低于-15℃;
电缆的小允许弯曲半径应不小于电缆外径的6倍。
.电缆结构 :
高柔韧性单芯乙丙橡胶护套橡胶电缆,高柔韧性多芯乙丙橡胶护套橡胶电缆
导体材料: BS6360 class5 标准的柔软的镀锡铜
J缘材料: BS 7655 标准的乙丙橡胶J缘 (E.P.R).
护套材料: 氯丁橡胶 EM2符合BS 7655 标准
H - 通过高协调性能认证
7 - 额定电压450/750
R - 天然或合成橡胶
N - 氯丁(二烯)橡胶
F - 柔软多股导体

.产品介绍
导体
导体应符合IEC60228规定的D五种导体规定的要求。
导体表面应光洁、无油污、无损伤J缘的毛刺,以及凸起或断裂的单线。
隔离层
每根导体外面包覆一层由合适材料制成的隔离层。
J缘
J缘厚度的标称值应符合DIN VDE 0250-4的规定,J缘厚度的平均值不小于标称值,其薄处厚度应不小于标称值的90%-0.1mm
J缘采用乙丙橡皮J缘,其性能符合DIN VDE 0207-20EI4型J缘料的规定。J缘应紧密挤包在导体上,且应容易剥离而不损伤J缘体、导体或镀层。J缘表面应平整、色泽均匀。
J缘线芯应采用颜色标志或数字标志以示识别,并应符合DIN VDE 0293的规定。
护套
护套厚度的标称值应符合DIN VDE 0250-4的规定。并且外护套的平均值应不小于标称值,其薄处厚度应不小于标称值的85%-0.1mm
护套采用氯丁或类似弹性体材料,其性能应符合DIN VDE 0207-21EM2型的规定。护套应紧密挤包在绞合的J缘线芯或包覆层上,并且,电缆外护套表面应光洁,色泽均匀。
电缆外径应符合DIN VDE 0250-4Q/321023KLA130的规定。
成品电缆
成品电缆20℃时导体直流电阻值不大于IEC60228中的规定。
成品电缆及J缘线芯应能经受规定的交流额定电压2500V耐压试验,要求5分钟内不发生击穿。
成品电缆J缘的机械物理性能符合DIN VDE 0282-4的规定。
成品电缆护套的机械物理性能符合DIN VDE 0282-4的规定。
成品电缆应能经受-40℃规定的低温性能试验。
成品电缆应能通过IEC60332.1EN 50265-2-1规定的燃烧试验。
成品电缆应能通过EN 60811-2-1规定的耐油性能试验。
成品电缆应能经受正、反各四转为一次、扭转角度不小于+/-150°/m,次数不少于3600次的抗扭转性能试验,要求电缆试验结束后导体不发生断裂、护套表面不产生裂纹。
