高温补偿导线SC、KC、KX、EX、JX
适用范围：高温补偿导线SC、KC、KX、EX、JX广泛适用于石油、化工、冶金、核电站、发电厂等测量部门操作自动化控制、测量温度、计算机测温系统中分度号为S、K、E、J和T型热电偶配用补导线。
高温补偿导线SC、KC、KX、EX、JX产品特性：根据不同恶劣环境、采用不同材料结构，达到耐火、耐油、耐酸、耐碱、耐腐蚀等要求。

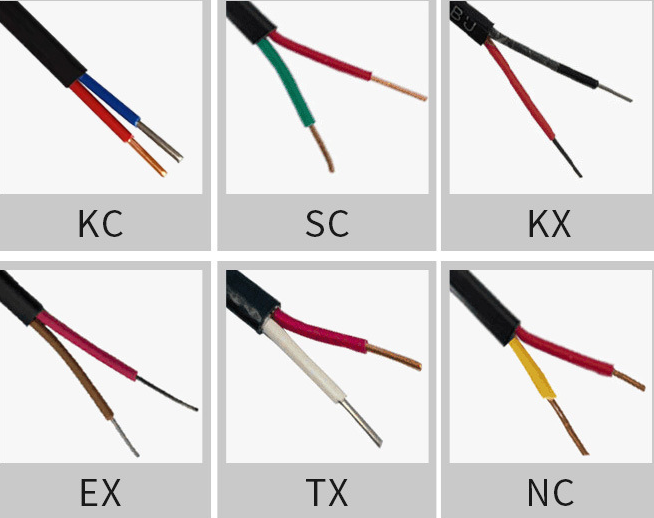

绝缘着色：
|
型号 |
SC |
KC |
KC1 |
KX |
EX |
JX |
TX |
|
正极 |
红 |
红 |
红 |
红 |
红 |
红 |
红 |
|
负极 |
绿 |
蓝 |
海蓝 |
黑 |
棕 |
紫 |
白 |
型号分度和绝缘着色
|
型号 |
热电偶分度号 |
配用热电偶 |
补偿导线合金丝 |
绝缘层着色 |
||
|
正极 |
负极 |
正极 |
负极 |
|||
|
BC |
B |
铂铑30-铂铑6 |
铜 |
铜 |
红 |
灰 |
|
SC |
S |
铂铑10-铂 |
SPC（铜） |
SNC(铜镍0.6) |
红 |
绿 |
|
RC |
R |
铂铑13-铂 |
RPC（铜） |
SNC(铜镍0.6) |
红 |
绿 |
|
KCA |
K |
镍铬-镍硅 |
KPCA（铁） |
KNCA（铜镍2） |
红 |
蓝 |
|
KCB |
KPCB（铜） |
KNCB（铜镍4） |
红 |
蓝 |
||
|
KX |
KPX（镍铬10） |
KNX（镍硅3） |
红 |
黑 |
||
|
NC |
N |
镍铬硅-镍硅 |
NPC(铁) |
NNC（铜镍18） |
红 |
灰 |
|
NX |
NPX(镍硅14硅) |
NNX（镍硅4） |
红 |
灰 |
||
|
EX |
E |
镍铬-铜镍 |
EPX(镍硅10) |
ENX(铜镍45) |
红 |
棕 |
|
JX |
J |
铁-铜镍 |
JPX(铁) |
JNX（铜镍45） |
红 |
紫 |
|
TX |
T |
铜-铜镍 |
TPX(铜) |
TNX（铜镍45） |
红 |
白 |
|
WC3/25 |
WRa3-WRa25 |
钨铼-钨铼25 |
WPC3/25 |
WNC3/25 |
红 |
黄 |
|
WC5/26 |
WRa5-WRa26 |
钨铼5-钨铼26 |
WPC5/26 |
WNC5/26 |
红 |
橙 |
使用分类及护层颜色
|
使用分类 |
精度等级及标志 |
护层着色 |
|||
|
普通级 |
精密级 |
普通级 |
精密级 |
||
|
一般用 |
G |
B |
A |
黑色 |
灰色 |
|
耐热用 |
H |
B |
A |
黑色 |
黄色 |
主要技术指标：
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中：a)型号第一个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)；
c)字母“C”表示补偿型补偿导线(型别)。
注：SC型补偿导线可配用R型分度号热电偶
结构特征、绝缘层、护层材料、使用温度：
|
绝缘层及护层 |
使用温度 |
|
|
材料 |
符号 |
|
|
聚氟乙烯 |
PVC |
-25～70℃ |
|
聚全氟乙丙烯 |
FEP |
-60～205℃ |
|
可溶性聚四氟乙烯 |
PFA |
-60～260℃ |
