1 产品简介
防火电缆是具有阻燃性能的耐火电缆，一般是指氧化镁、云母等无机材料为J缘的矿
物J缘电缆（MI电缆）或具有类似性能的电缆。

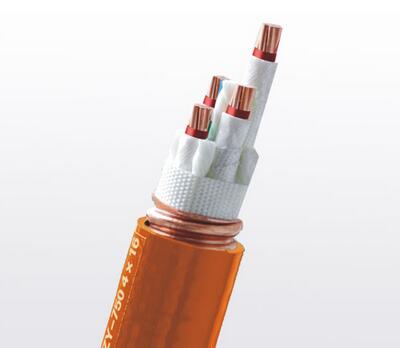

额定电压750V柔性无机物J缘防火电力电缆是传统的矿物J缘电缆的更新换代产品。它采用实心或绞合铜线做导体，介电性能优异的云母、二氧化硅等无机带材做J缘，铜、不锈钢等金属材料做密封护层，使电缆既保留了传统的矿物J缘电缆的耐高温、防火、低烟无毒、耐老化等特性，同时又克服了其弯曲性能差，易吸潮；接头多、安装施工不方便；制造 设备昂贵、工艺复杂、产量低、能耗高、制造长度受限制等诸多缺点。为防火电缆的广泛应 用创造了更加有力的条件。
本产品适合在大型商场、医院、写字楼、地铁等人口稠密的场所，海上石油平台、化工
厂、冶炼厂、博物馆、计算机中芯等重要设施内使用。具有很高的放心可靠性能。
2 执行标准
Q/ZL35—2009《额定电压750V柔性无机J缘防火电力电缆》
注：本标准参照标准GB/T 13033.1—2007《额定电压750V及以下矿物J缘电缆及终端 D1部分：
电缆和GB/T 5023.3—2008《额定电压450/750V及以下聚氯乙烯J缘电缆 D3部分：固定布线用无护套
电缆》编制。
3 电缆型号和规格
电缆型号见表1，规格见表2。
表1 电缆型号和M称
型 号 |
M 称 |
|
BWT（Z） |
铜芯柔性无机J缘（皱纹）铜护套防火电力电缆 |
|
BWG（Z） |
铜芯柔性无机J缘（皱纹）不锈钢护套防火电力电缆 |
|
BWT（Z）V |
铜芯柔性无机J缘（皱纹）铜护套聚氯乙烯外套防火电力电缆 |
|
BWG（Z）V |
铜芯柔性无机J缘（皱纹）不锈钢护套聚氯乙烯外套防火电力电缆 |
|
BWT（Z）Y |
铜芯柔性无机J缘（皱纹）铜护套聚烯烃外套防火电力电缆 |
|
BWG（Z）Y |
铜芯柔性无机J缘（皱纹）不锈钢护套聚烯烃外套防火电力电缆 |
|
注：如电缆有其它燃烧性能要求时，按GB/T 19666-2005规定在表中型号前加上相应的符号，中间用“-”连接。 |
|
表2 电缆规格
|
型 号 |
电 压 V |
芯 数 |
截面积 mm2 |
|
BWT（Z） BWG（Z） |
450/750 V |
1 |
10～400 |
|
2 3 4 |
1～150 |
4 产品使用特性
4.1 额定电压：450/750 V。
4.2 电缆导体高额定温度: 正常运行时：90℃，短路时（长持续5秒）：250℃
4.3 电缆具有耐火特性。
4.4 不锈钢护套适用于具有防腐要求的场合。
4.5 电缆敷设时小弯曲半径为25D（D为电缆外径）。
4.6 电缆不受敷设位差的限制。敷设时环境温度应不低于0℃。
