WDZ-KYJYP WDZ-KYJYP2低烟无卤屏蔽电缆
WDZ-KYJYP WDZ-KYJYP2低烟无卤屏蔽电缆适用于交流额定电压600/1000V及以下的地铁、高层建筑、商场、剧院、发电站、化学工厂、城市广场及其他公用事业等电力系统或控制及监控回路中。
一.执行标准：WDZ-KYJYP WDZ-KYJYP2低烟无卤屏蔽电缆采用企业标准及参照GB9330-88、GB/T12706-2002
二. WDZ-KYJYP WDZ-KYJYP2低烟无卤屏蔽电缆使用特性：
1、电缆长期允许工作温度90℃
2、电缆敷设温度不低于0℃
3、推荐弯曲半径
无卤低烟阻燃控制电缆：无铠装电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
无卤低烟阻燃电力电缆：单芯电缆弯曲半径不小于电缆外径的20倍，多芯电缆弯曲半径不小于电缆外径的15倍
三.电缆型号、M称：
型号 M称
WDZ-YJY 无卤低烟阻燃电力电缆
WDZ-YJY23 铜芯交联聚乙烯J缘 无卤低烟阻燃 电力电缆(也可做铝芯WDZ-YJLY)
WDZ-YJY33 铜芯交联聚乙烯J缘 钢带铠装 无卤低烟阻燃 电力电缆(也可做铝芯WDZ-YJLY23)
WDZN-YJY 铜芯交联聚乙烯J缘 钢丝铠装 无卤低烟阻燃耐火 电力电缆(也可做铝芯WDZ-YJLY33)
WDZN-YJY23 铜芯交联聚乙烯J缘 无卤低烟阻燃 耐火电力电缆
WDZN-YJY33 铜芯交联聚乙烯J缘 钢带铠装 无卤低烟阻燃 耐火 电力电缆
WDZ-KYJY 铜芯交联聚乙烯J缘 无卤低烟阻燃 控制电缆
WDZ-KYJYP 铜芯交联聚乙烯J缘 铜丝屏蔽 无卤低烟阻燃 控制电缆

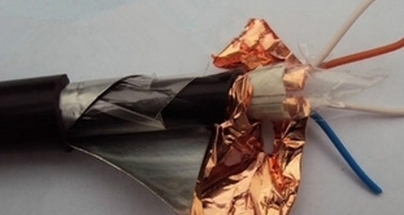

WDZ-KYJYP2 铜芯交联聚乙烯J缘 铜带屏蔽 无卤低烟阻燃 控制电缆
WDZ-KYJYP2-23 铜芯交联聚乙烯J缘 铜带屏蔽 钢带铠装 无卤低烟阻燃 控制电缆
WDZ-KYJY33 铜芯交联聚乙烯J缘 细钢丝铠装 无卤低烟阻燃 控制电缆
WDZN-KYJY 铜芯交联聚乙烯J缘 无卤低烟阻燃 耐火 控制电缆
WDZN-KYJYP2铜芯交联聚乙烯J缘 铜带屏蔽 无卤低烟阻燃 控制电缆
WDZN-KYJYP2-23铜芯交联聚乙烯J缘 铜带屏蔽 钢带铠装 无卤低烟阻燃 控制电缆
■ M词术语解释：
低烟：在规定的试验条件下，试样受热分解货燃烧释放出的烟比较少，符合规定的指标特性。
低卤：在规定的试验条件下，试样燃烧时释放的卤化气体氢气体的含量少，符合规定的指标特性。
阻燃：在一定的试验条件下，试样被燃烧，在撤去火源后，火焰的蔓延仅在规定的范围内，残焰或残灼在规定的时间内能自行熄灭的特性。
技术指标：
1、导体直流电阻符合GB/T3956的规定
2、90度J缘电阻常数不小于3.67MΩ.Km，体积电阻率不小于1012Ω.Cm
3、电缆3.5KV交流电压试验，5minJ缘不击穿
4、无卤低烟阻燃电缆性能指标：
|
试验项目 |
单位unit |
性能要求 |
试验方法 |
|
烟密度试验 |
% |
60 |
GB/T17651-1998 |
|
腐蚀性试验 |
μS/mm |
4.3 |
GB/T17650.2-1998(idtIEC60754) |
|
卤化氢气体含量 |
mg/g |
小于等于5 |
GB/T17650.1-1998(idtIEC60754) |
|
成束试验 |
min |
A B C |
GB/T18380.3-2001(替代replace for GB12666.5-90) |
|
型号 |
额定电压 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
WZD-KYJY KYJYP |
600/1000V |
2-61芯 |
2-37芯 |
2-14芯 |
|||||
|
WZD-KYJYP2 KYJY33 |
4-61芯 |
||||||||
|
WDZN-KYJY |
|
2-61芯 |
|||||||
|
WDZN-KYJYP2 KYJYP2-23 |
4-61芯 |
||||||||
|
WDZ-YJY YJLY |
单芯：2.5mm2~500mm2 |
||||||||
|
WDZ-YJY23 YJLY23 |
|||||||||
|
WDZ-YJY33 YJLY33 |
|||||||||
|
WDZN-YJY YJY23 |
|||||||||
|
WDZN-YJY33 |
|||||||||
