PV1-F光伏电缆

在线咨询全国热线
18855017299

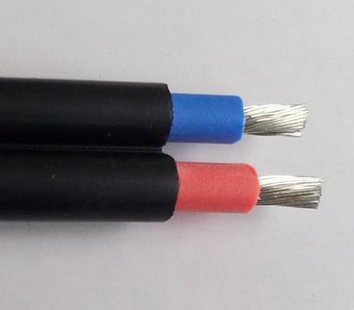

PV1-F光伏电缆
 品用途:PV1-F光伏电缆用于太阳能光伏系统连接,可适用于昼夜温差大的沙漠和有盐雾潮湿的沿海以及高原辐射强的地区。
一.PV1-F光伏电缆结构:
导体:多股束绞镀锡铜丝导体,符合VDE 0295及IEC 60288D5类导体
J缘:特殊交联聚烯烃混合料
J缘颜色:白色、蓝色、红色或黑色,可根据客户需要定选用各种颜色
护套:特殊交联聚烯烃混合料
护套颜色:黑色或黑色带红、蓝、黄条纹,可根据客户需要定选用各种颜色
二.PV1-F光伏电缆特性:
电缆的长期工作温度应不超过90℃
防水、耐寒、抗紫外线、阻燃、无卤
火灾发生时减少有毒气体排放并减轻火势蔓延
彩色挤出条纹可避免安装时性接反
符合 HD 605/A1 标准,耐各种气候,耐紫外线
耐臭氧性符合 EN 50396
良好的耐切割和耐磨损性
三.PV1-F光伏电缆技术参数:
工作电压:DC:600/1000 V
          AC:900/1500 V
测试电缆:4000V
导体电阻20℃ :根据VDE 0295及IEC 60228D5类,多股细绞铜丝
J缘电阻:≥ 20 MΩ/km (20℃)
***小弯曲半径: 固定安装  5 X D(电缆外径)
               偶尔移动 15 X D(电缆外径)
四.PV1-F光伏电缆工作温度:固定安装 - 40 ~ +90℃
五.PV1-F光伏电缆参数
型号       规格 mm2        导体根数                     导体直径                 成品外径mm

PV1-F       1.5                  30                               0.25                                 5-5.5
PV1-F      2.5                    51                              0.25                               5.5-6
PV1-F       4                       56                             0.3                                   6-6.5
PV1-F       6                       84                            0.3                                    6.8-7.3
PV1-F     10                       80                            0.4                                    8.5-9.2
PV1-F     16                       128                          0.4                                  10.2-11.2
PV1-F     25                       199                           0.4                                 11.9-12.9
PV1-F     35                       278                          0.4                                 13.2-14.2
PV1-F     50                       396                          0.4                                  15.5-16.5
PV1-F    70                        558                           0.4                                 17.7-18.7
