RS485专用通信电缆
一.产品描述：
RS-485 数据电缆是用于多点间的通信。许多设备可以通过一条信号电缆来连接。就像早先的以太网用一条同轴线连接一样。RS-485 数据电缆可以在2.5MB/s的速度下传送1200 米,用于复杂的楼宇自控、工业控制网络、电力自动化等通讯网络。
二.产品规格
二.产品规格

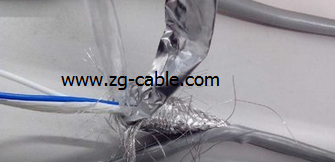

1、线对2芯（2x24AWG）（2*0.2）（2*0.5）（2*0.75）（2*1.0）（2*1.5）多股绞合镀锡铜丝，PEJ缘护套；为适用于复杂的工业噪声环境，特采用铝箔/聚酯复合带100%屏蔽率+镀锡铜编制网90%屏蔽率共双重屏蔽，并附有立TC接地导体，工业灰色PVC外护套，特性阻抗120欧姆
2、线对4芯（2x 2x24AWG）（2*2*0.2）（2*2*0.5）（2*2*0.75）（2*2*1.0）（2*2*1.5）多股绞合镀锡铜丝，PEJ缘护套；为适用于复杂的工业噪声环境，特采用铝箔/聚酯复合带100%屏蔽率+镀锡铜编制网90%屏蔽率共双重屏蔽，并附有立TC接地导体，工业灰色PVC外护套，特性阻抗120欧姆 。
三.产品介绍：
2、线对4芯（2x 2x24AWG）（2*2*0.2）（2*2*0.5）（2*2*0.75）（2*2*1.0）（2*2*1.5）多股绞合镀锡铜丝，PEJ缘护套；为适用于复杂的工业噪声环境，特采用铝箔/聚酯复合带100%屏蔽率+镀锡铜编制网90%屏蔽率共双重屏蔽，并附有立TC接地导体，工业灰色PVC外护套，特性阻抗120欧姆 。
三.产品介绍：
RS-485通讯电缆在一般场合采用双绞线就可以，但在要求比较高的环境下可以采用带屏蔽层的双绞电缆。在使用RS485通讯时，对于特定的传输线路，主机（召测设备）到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485的传输距离能达到1200米，但实际应用中传输距离要小于1200米，具体长度受周围的环境影响。
在低速、短距离、无干扰的场合可以采用普通的双绞线，反之，在高速、长线传输时，则须采用阻抗匹配(一般为120Ω)的RS485专用电缆(STP-120Ω(for RS485 & CAN) one pair 18 AWG)，而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆(ASTP-120Ω(for RS485 & CAN) one pair 18 AWG)。在使用RS485接口时，对于特定的传输线路，从RS485接口到负载其数据信号传输所允许的大电缆长度与信号传输的波特率成反比，这个长度数据主要是受信号失真及噪声等影响所影响。理论上，通信速率在100Kpbs及以下时，RS485的长传输距离可达1200米，但在实际应用中传输的距离也因芯片及电缆的传输特性而所差异。在传输过程中可以采用增加中继的方法对信号进行放大，多可以加八个中继，也就是说理论上RS485的大传输距离可以达到9.6公理。如果真需要长距离传输，可以采用光纤为传播介质，收发两端各加一个光电转换器，多模光纤的传输距离是5~10公里，而采用单模光纤可达50公里的传播距离。
四.RS485专用通信电缆规格表示方式：
在低速、短距离、无干扰的场合可以采用普通的双绞线，反之，在高速、长线传输时，则须采用阻抗匹配(一般为120Ω)的RS485专用电缆(STP-120Ω(for RS485 & CAN) one pair 18 AWG)，而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆(ASTP-120Ω(for RS485 & CAN) one pair 18 AWG)。在使用RS485接口时，对于特定的传输线路，从RS485接口到负载其数据信号传输所允许的大电缆长度与信号传输的波特率成反比，这个长度数据主要是受信号失真及噪声等影响所影响。理论上，通信速率在100Kpbs及以下时，RS485的长传输距离可达1200米，但在实际应用中传输的距离也因芯片及电缆的传输特性而所差异。在传输过程中可以采用增加中继的方法对信号进行放大，多可以加八个中继，也就是说理论上RS485的大传输距离可以达到9.6公理。如果真需要长距离传输，可以采用光纤为传播介质，收发两端各加一个光电转换器，多模光纤的传输距离是5~10公里，而采用单模光纤可达50公里的传播距离。
四.RS485专用通信电缆规格表示方式：
|
（1对）2芯型号
|
（2对）3芯型号
|
（3对）6芯型号
|
|
2*0.2
|
4*0.2
|
6*0.2
|
|
2*0.3
|
4*0.3
|
6*0.3
|
|
2*0.5
|
4*0.5
|
6*0.5
|
|
2*0.75
|
4*0.75
|
6*0.75
|
|
2*1.0
|
4*1.0
|
6*1.0
|
|
2*1.5
|
4*1.5
|
6*1.5
|
|
2*2.0
|
4*2.0
|
6*2.0
|
|
2*2.5
|
4*2.5
|
6*2.5
|
|
（4对）8芯型号
|
（5对）10芯型号
|
（6对）12芯型号
|
|
8*0.2
|
10*0.2
|
12*0.2
|
|
8*0.3
|
10*0.3
|
12*0.3
|
|
8*0.5
|
10*0.5
|
12*0.5
|
|
8*0.75
|
10*0.75
|
12*0.75
|
|
8*1.0
|
10*1.0
|
12*1.0
|
|
8*1.5
|
10*1.5
|
12*1.5
|
|
8*2.0
|
10*2.0
|
12*2.0
|
|
8*2.5
|
10*2.5
|
12*2.5
|
